温馨提醒：图片仅供参考，商品以实物为准

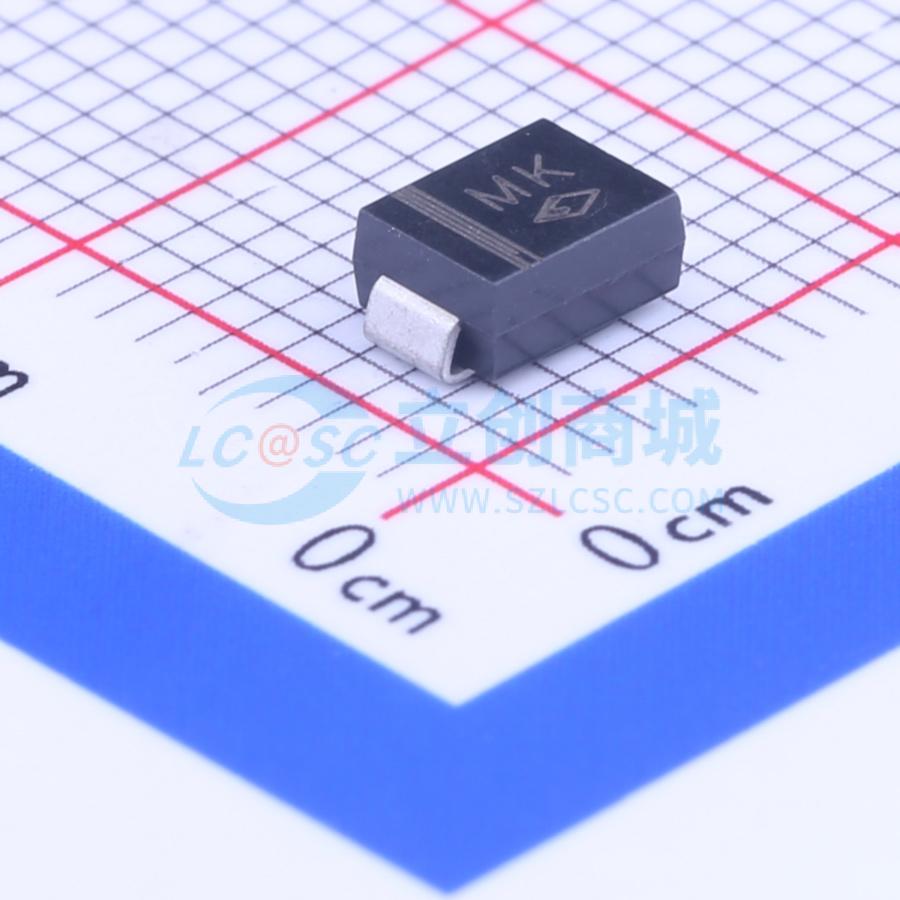

SMBJ30A
单向TVS 30V截止 峰值浪涌电流：12.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 表面贴装瞬态电压抑制器 击穿电压：5.0 - 170 伏 峰值脉冲功率：600 瓦
- 品牌名称
- 星海
- 商品型号
- SMBJ30A
- 商品编号
- C116960
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 12.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 36.8V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 针对局域网保护应用进行优化
- 符合 IEC 1000-4-2（IEC801-2）标准，是数据线静电放电（ESD）保护的理想选择
- 符合 IEC1000-4-4（IEC801-2）标准，是数据线电快速瞬变脉冲群（EFT）保护的理想选择
- 塑料封装通过了美国保险商实验室（UL）94V - 0 级阻燃认证
- 玻璃钝化结
- 具备 600W 的峰值脉冲功率能力
- 出色的钳位能力
- 低增量浪涌电阻
- 快速响应时间：从 0V 到最小击穿电压 V(BR) 通常小于 1.0ps
- 保证高温焊接：端子可承受 265°C / 10S 的焊接条件
