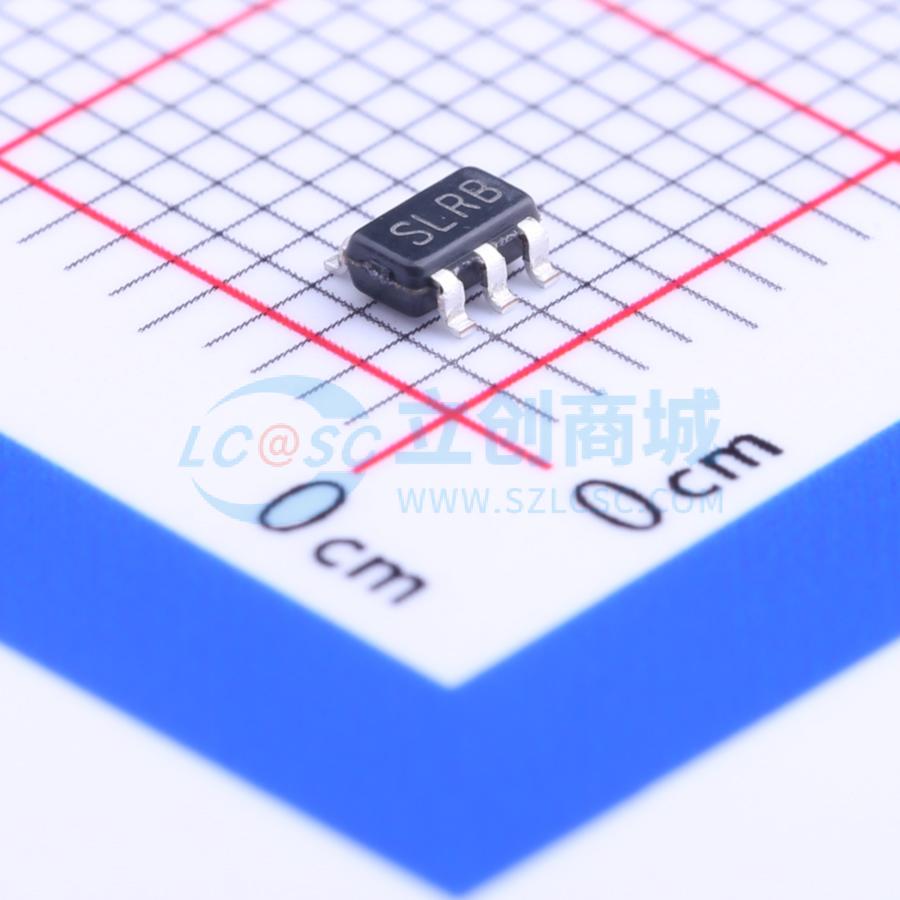

温馨提醒：图片仅供参考，商品以实物为准
LM3674MF-1.2/NOPB
2 MHz，600 mA降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3674是一款高效、2MHz开关频率、600mA最大负载电流的降压DC-DC转换器,适用于单节锂离子电池供电的便携式设备,如手机和PDA。该器件支持固定和可调输出电压,具有内部同步整流功能,提高效率。此外,还具有软启动、欠压保护、过流保护和热关断保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3674MF-1.2/NOPB
- 商品编号
- C118417
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 1.2V | |
| 输出电流 | 600mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -30℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM3674 下降型 DC/DC 转换器针对单节锂离子电池供电以及2.7V至5.5V的输入电压范围内的低压电路进行了优化。在整个输入电压范围内，它可以提供高达600mA的负载电流。该转换器有多种固定输出电压版本和可调输出电压版本。
为移动电话及类似便携式系统提供了卓越的功能与性能。在脉宽调制（PWM）模式下，器件以2MHz（典型值）的固定频率工作。内部同步整流在PWM模式操作期间提供了高效率。在关断模式下，器件关闭并将电池消耗降至0.01μA（典型值）。
LM3674 采用5引脚SOT-23封装。2MHz（典型值）的高开关频率使得仅需使用三个小型外部贴片元件：一个电感器和两个陶瓷电容器。
应用领域
- 手机
- PDA
- MP3播放器
- 便携式仪器
- 无线局域网
- 数码相机
- 移动硬盘驱动器
