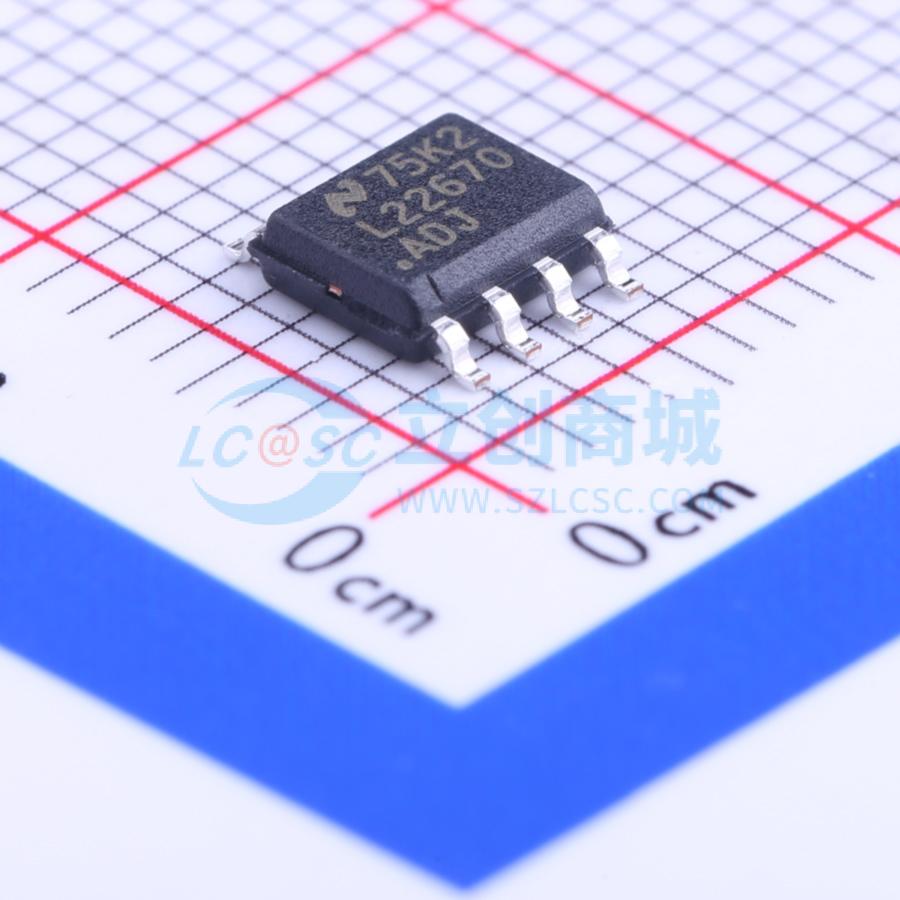

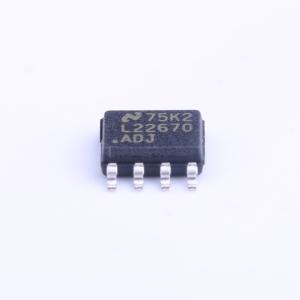

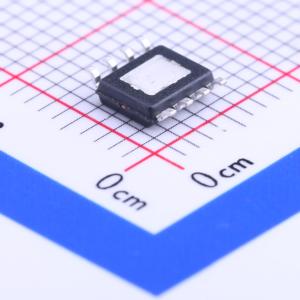

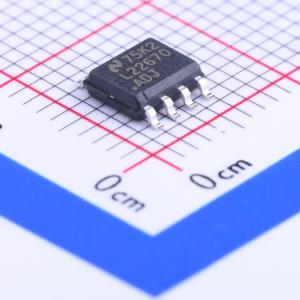

LM22670MRX-ADJ/NOPB

宽输入电压范围的降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22670MRXADJ/NOPB是一款宽输入电压范围的降压型开关稳压器,支持4.5V至42V的输入电压范围。该器件采用最少的外部组件,具有内部补偿的电压模式控制,支持高达3A的负载电流。输出电压可调,最低可达1.285V。默认开关频率为500kHz,可以通过外部电阻调整。具有精度使能引脚和软启动功能,适用于工业控制、电信和数据通信系统等应用。
品牌名称: TI(德州仪器)
商品型号: LM22670MRX-ADJ/NOPB
商品编号: C123128
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.181克(g)

商品参数

商品概述

LM22670开关稳压器提供了实现高效高压降压（buck）稳压器所需的所有功能，仅需最少的外部元件。这款易于使用的稳压器集成了42V N沟道MOSFET开关，可提供高达3A的负载电流。它具有出色的线性和负载调节以及高效率（>90%）。电压模式控制提供了最短的最小导通时间，允许输入和输出电压之间有最宽的比例。内部环路补偿意味着用户无需进行繁琐的环路补偿组件计算。该稳压器提供固定5V输出和可调输出电压选项。默认的开关频率设置为500kHz，从而允许使用小尺寸的外部元件并获得良好的瞬态响应。此外，通过单个外部电阻，可以在200kHz至1MHz范围内调整频率。内部振荡器可以与系统时钟或其他稳压器的振荡器同步。精确的使能输入简化了稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25μA（典型值）。内置软启动（典型值500μs）节省了外部元件。LM22670器件还具有内置热关断和电流限制功能，以防止意外过载。

LM22670器件是德州仪器SIMPLE SWITCHER系列的一员。SIMPLE SWITCHER概念提供了一种易于使用的完整设计，只需最少数量的外部元件，并且可以使用TI WEBENCH设计工具。TI的WEBENCH工具包括诸如外部元件计算、电气仿真、热仿真和便于设计的Build-It板等功能。

商品特性

宽输入电压范围：4.5 V 至 42 V
内部补偿的电压模式控制，与低ESR陶瓷电容稳定
120-mΩ N沟道MOSFET PFM封装
100-mΩ N沟道MOSFET SO PowerPAD-8封装
输出电压选项：
- -ADJ（输出可低至1.285 V）
- -5.0（输出固定为5 V）
±1.5%反馈参考精度
默认500-kHz开关频率
可调开关频率和同步
-40℃ 至 125℃ 工作结温范围
精密使能引脚
集成自举二极管
集成软启动
全面支持WEBENCH
LM22670-Q1 是符合AEC-Q100 Grade 1标准的汽车级产品（工作结温范围-40℃ 至 +125℃）

应用领域

微处理器看门狗监控及复位电路
存储器电池备份电路
系统上电复位电路
电源故障检测

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	1.285V~37V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
