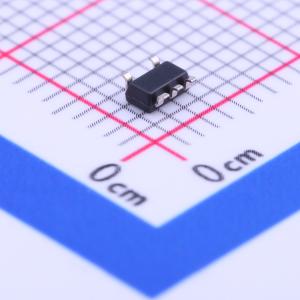

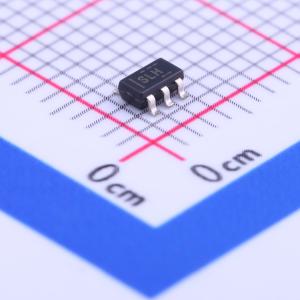

温馨提醒：图片仅供参考，商品以实物为准

TLV70233PDBVR

具有使能功能和主动输出放电功能的 300mA、高 PSRR、低 IQ、低压降稳压器

描述: TLV702P 具有使能功能和主动输出放电功能的 300mA、高 PSRR、低 IQ、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TLV70233PDBVR
商品编号: C123134
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV702系列低压差（LDO）线性稳压器是静态电流低、具有出色的线路和负载瞬态性能的器件。这些LDO专为对电源敏感的应用而设计。精密带隙基准和误差放大器可提供整体2%的精度。低输出噪声、非常高的电源抑制比（PSRR）和低压差电压使该系列器件非常适合多种由电池供电的手持设备。所有器件版本均具备热关断和限流功能，以确保安全。此外，这些器件在仅使用0.1 μF的有效输出电容时也能保持稳定。这一特性使得可以使用具有更高偏置电压和温度降额的低成本电容器。在无输出负载的情况下，器件也能调节至规定的精度。 TLV702P系列还提供了一个有源下拉电路，用于快速泄放输出端的电荷。 TLV702系列LDO线性稳压器提供SOT23 - 5和1.5 mm×1.5 mm SON - 6封装。

商品特性

极低的压差：IOUT = 50 mA、VOUT = 2.8 V时为37 mV；IOUT = 100 mA、VOUT = 2.8 V时为75 mV；IOUT = 300 mA、VOUT = 2.8 V时为220 mV
2%的精度
低静态电流（IQ）：35 μA
可提供1.2 V至4.8 V的固定输出电压组合
高PSRR：1 kHz时为68 dB
使用0.1 μF有效电容时保持稳定
热关断和过流保护
封装：5引脚SOT - 23和1.5 mm×1.5 mm、6引脚WSON

应用领域

无线手持设备
智能手机
ZigBee网络
蓝牙设备
锂离子电池供电的手持产品
WLAN及其他PC附加卡

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	68dB
	压差	260mV@(300mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	48uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
