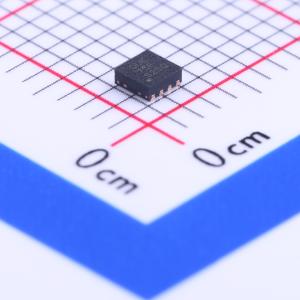

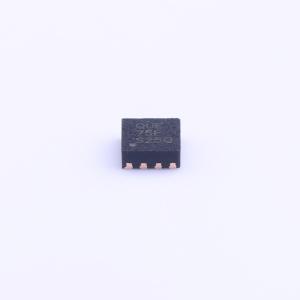

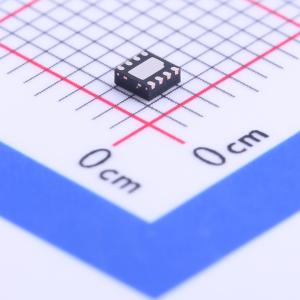

温馨提醒：图片仅供参考，商品以实物为准
TPS62170DSGR
3V至17V，0.5A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62170是一款基于DCS-ControlTM拓扑的同步降压DC-DC转换器,支持3V至17V的输入电压范围,最大输出电流为0.5A。该转换器采用2mm x 2mm 8引脚WSON封装,具有快速瞬态响应和高输出电压精度。适用于标准12V电源轨和电池供电系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62170DSGR
- 商品编号
- C124041
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 500mA | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6217x 系列器件是易于使用的同步降压 DC-DC 转换器，专为高功率密度应用进行了优化。典型的 2.25 MHz 高开关频率允许使用小型电感器，并通过利用 DCS-Control 拓扑结构提供快速瞬态响应以及高输出电压精度。该系列器件具有 3 V 至 17 V 的宽工作输入电压范围，非常适合由锂离子电池或其他电池供电的系统，以及由 12.1 V 中间电源轨供电的系统。它支持在 0.9 V 到 6 V 输出电压之间（包括 100% 占空比模式）高达 0.5 A 的连续输出电流。通过配置使能引脚和开漏电源良好引脚也可以实现电源排序。在节能模式下，如果负载较小，器件会自动无缝进入该模式，从 VIN 显示约 17 μA 的静态电流，在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于 2 μA。有可调输出电压版本和固定输出电压版本可供选择，采用 2.00 mm x 2.00 mm 8 引脚 WSON 封装（DSG）。
应用领域
- 标准 12V 电源轨供电
- 来自单个或多个锂离子电池的POL供电
- 低压差线性稳压器替换
- 嵌入式系统
- 数码相机, 视频
- 移动PC, 平板PC, 调制解调器
