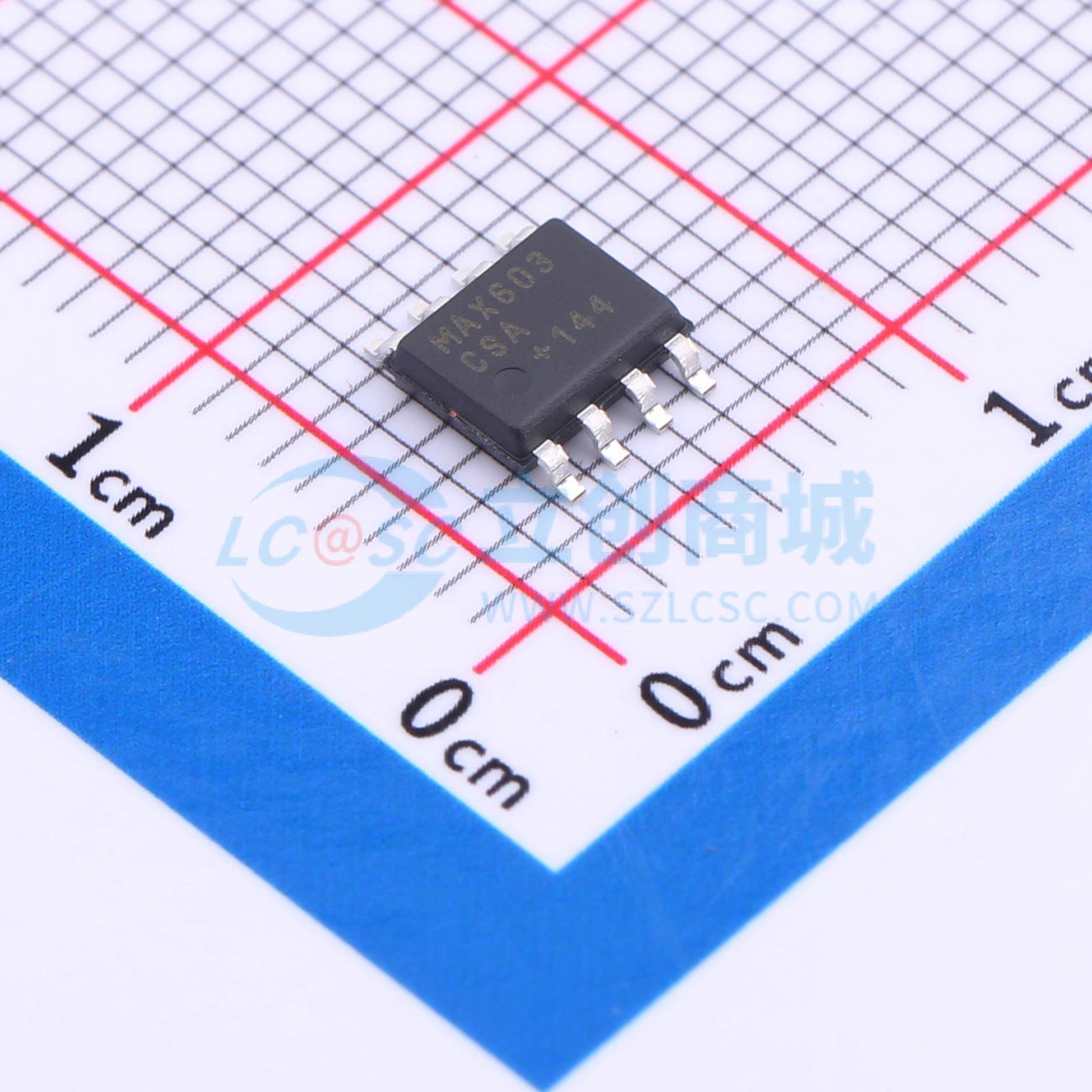

温馨提醒：图片仅供参考，商品以实物为准

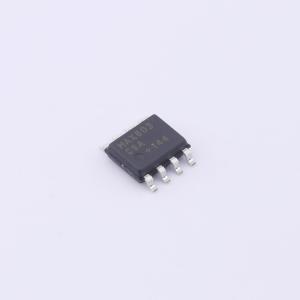

MAX603CSA+T
5V/3.3V或可调输出、低静态电流、500mA线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5V/3.3V或可调、低压差、低IQ、500mA线性稳压器、业内尺寸最小的500mA LDO，SO8封装可耗散1.8W的功率
- 商品型号
- MAX603CSA+T
- 商品编号
- C118475
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 11.5V | |
| 输出电压 | 5V；1.25V~11V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 320mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 35uA | |
| 噪声 | 250uVrms | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | 0℃~+70℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品特性
- 500mA输出电流，带折返式限流
- 高功率（1.8W）8引脚SO封装
- Dual Mode™ 操作：固定或1.25V至11V可调输出
- 宽输入范围（2.7V至11.5V）
- 内置500mA P沟道传输晶体管
- 典型静态电流15μA
- 最大2μA关断模式
- 热过载保护
- 反向电流保护
- 低静态电流：典型值15μA，最大值35μA
- 输入电压范围2.7V至11.5V
- 输出预设：MAX604为3.3V，MAX603为5V
- 采用Dual Mode™操作，可通过外部电阻将输出从1.25V调节至11V
- 采用500mA P沟道MOSFET传输晶体管，温度范围内功耗小于35μA，与输出电流无关
应用领域
- 5V和3.3V稳压器
- 1.25V至11V可调稳压器
- 电池供电设备
- 寻呼机和移动电话
- 便携式仪器
- 太阳能供电仪器
