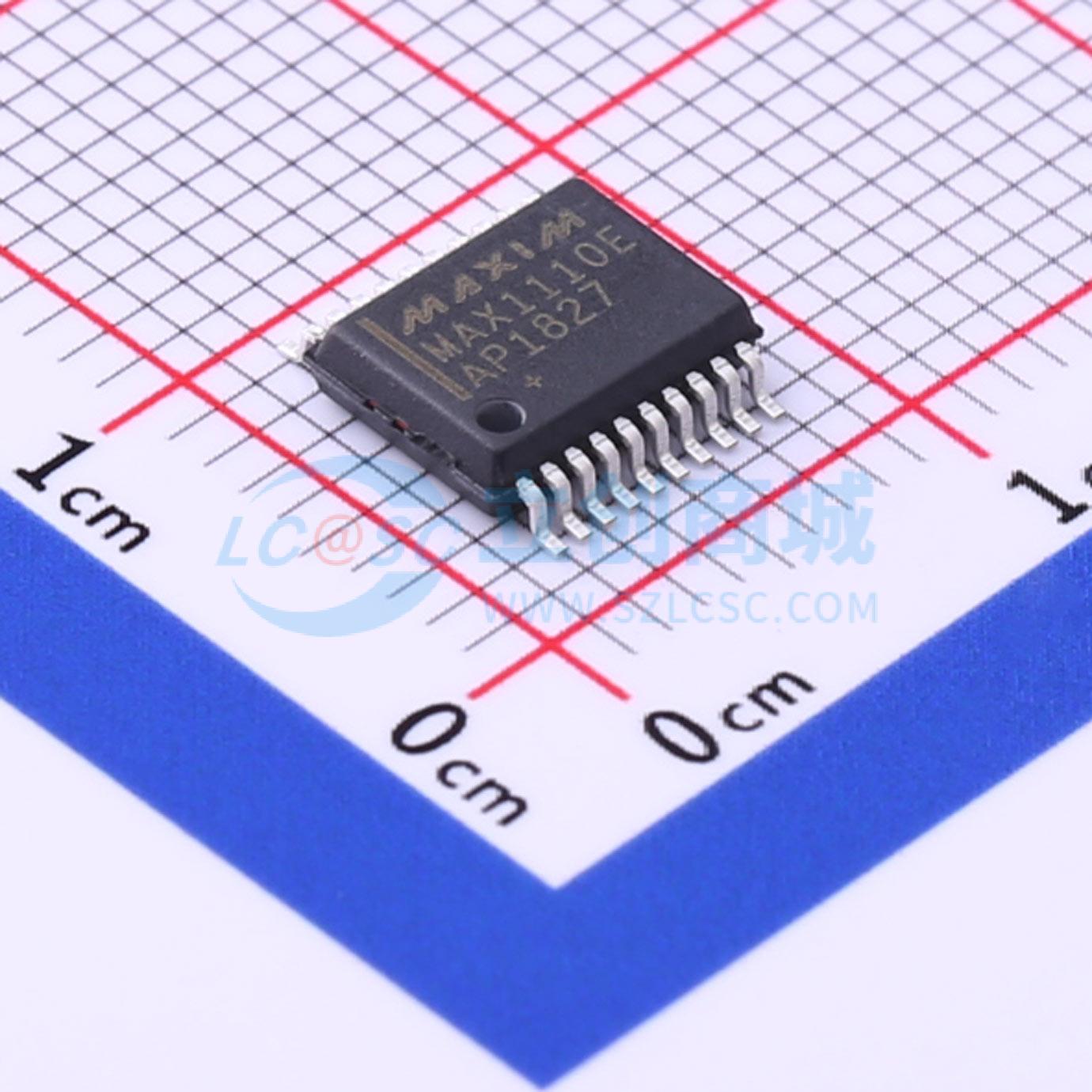

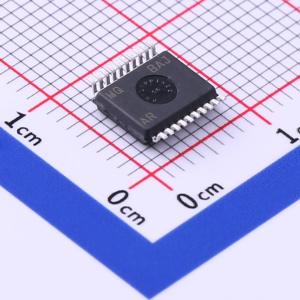

温馨提醒：图片仅供参考，商品以实物为准
MAX1110EAP+T
MAX1110EAP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- +2.7V、低功耗、多通道、串行8位ADC、功耗最低的8位、4/8通道ADC，内置基准
- 商品型号
- MAX1110EAP+T
- 商品编号
- C118503
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.321克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 50kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 49dB | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 50kHz~500kHz；400kHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 50ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 85uA |
商品概述
MAX1110/MAX1111是低功耗、8位、8通道模数转换器（ADC），内置跟踪/保持电路、电压基准、时钟和串行接口。它们采用2.7V至5.5V单电源供电，在高达50ksps的采样速率下，仅消耗85μA电流。MAX1110的8个模拟输入和MAX1111的4个模拟输入可通过软件配置，支持单极性/双极性以及单端/差分操作。 使用内部时钟或外部串行接口时钟进行逐次逼近转换。满量程模拟输入范围由2.048V内部基准确定，或由1V至VDD的外部施加基准确定。4线串行接口与SPI、QSPI和MICROWIRE串行接口标准兼容。串行选通输出为中断驱动处理器提供转换结束信号。 MAX1110/MAX1111具备软件可编程的2μA自动掉电模式，可将功耗降至最低。使用掉电模式时，在1ksps采样速率下，电源电流降至6μA，在10ksps采样速率下，仅为52μA。也可使用SHDN输入引脚控制掉电。访问串行接口会自动为器件上电。 MAX1110采用20引脚SSOP封装，MAX1111采用小型16引脚QSOP封装。
商品特性
- 2.7V至5.5V单电源供电
- 低功耗：50ksps时为85μA，1ksps时为6μA
- 8通道单端或4通道差分输入（MAX1110）
- 4通道单端或2通道差分输入（MAX1111）
- 内置跟踪/保持电路；50kHz采样速率
- 内置2.048V基准
- 兼容SPI/QSPI/MICROWIRE的串行接口
- 软件可配置单极性或双极性输入
- 总未调整误差：±1 LSB（最大值），±0.3 LSB（典型值）
应用领域
- 便携式数据记录
- 手持式测量设备
- 医疗仪器
- 系统诊断
- 太阳能供电远程系统
- 4mA至20mA供电远程数据采集系统
