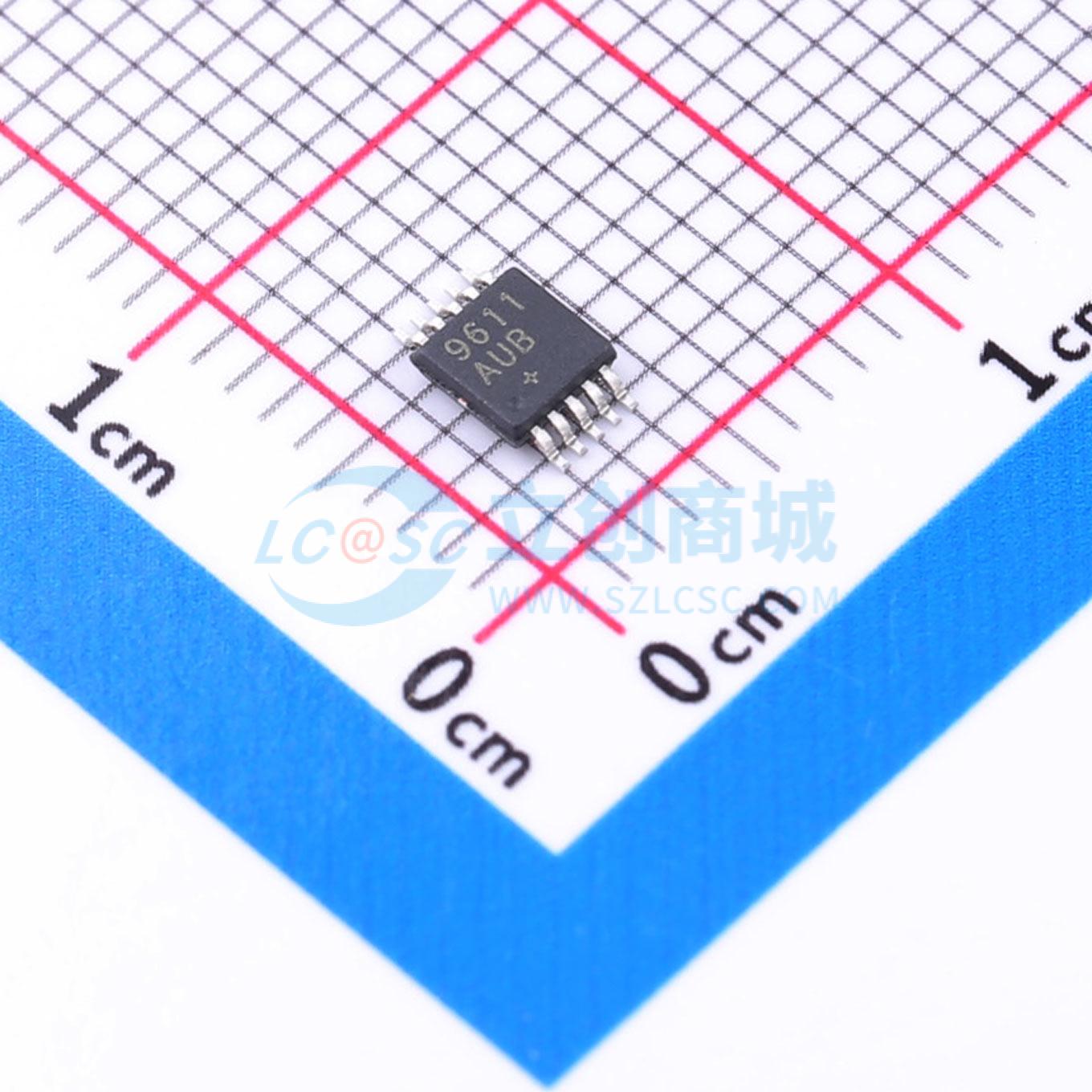

温馨提醒：图片仅供参考，商品以实物为准

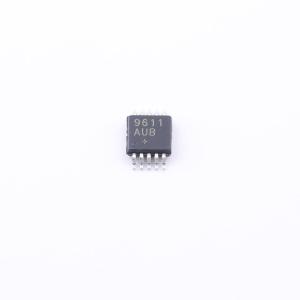

MAX9611AUB+T
高侧电流检测放大器，集成12位ADC和运放/比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高边、电流检测放大器，带有12位ADC和运算放大器/比较器,具有数字输出、可支持60V共模范围的电流检测放大器
- 商品型号
- MAX9611AUB+T
- 商品编号
- C118522
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~60V | |
| 增益 | 2.5V/V | |
| 带宽 | 4MHz | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电压(Vos) | 45uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -65V~+65V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 2.6mA | |
| 输出电流 | 15mA | |
| 输入失调电流(Ios) | 3nA | |
| 共模抑制比(CMRR) | 120dB |
商品概述
MAX9611/MAX9612是高端电流检测放大器，集成了12位ADC和增益模块，该增益模块可配置为运算放大器或比较器，使这些器件非常适合多种工业和汽车应用。 这些高端电流检测放大器可在0V至60V的宽输入共模电压范围内工作。这些放大器的可编程满量程电压（440mV、110mV和55mV）提供了宽动态范围、精确的电流测量以及在选择检测电阻值时的应用灵活性。用户可以选择内部运算放大器或比较器。内部放大器可用于限制浪涌电流或在闭环系统中创建电流源。比较器可用于监测故障事件以实现快速响应。 一个由I2C控制的12位、500sps模数转换器（ADC）可用于读取检测电阻两端的电压（VSENSE）、输入共模电压（VRSCM）、运算放大器/比较器输出（VOUT）、运算放大器/比较器参考电压（VSET）和内部管芯温度。I2C总线与1.8V和3.3V逻辑兼容，允许现代微控制器与之接口。 MAX9611采用同相输入到输出配置，而MAX9612采用反相输入到输出配置。 MAX9611/MAX9612的电源电压范围为2.7V至5.5V，在-40°C至+125°C的汽车温度范围内进行了全面规格测试，并采用3mm x 5mm、10引脚μMAX封装。
商品特性
- 0V至+60V输入共模电压范围
- 2.7V至5.5V电源范围，与1.8V和3.3V逻辑兼容
- 5μA软件关断电流
- 集成12位ADC
- 13μV电流检测ADC分辨率
- 500μV（最大值）电流检测ADC输入失调电压
- 0.5%（最大值）电流检测ADC增益误差
- 具有16个地址的I2C总线
- 小型3mm x 5mm、10引脚μMAX封装
- -40°C至+125°C工作温度范围
应用领域
- 混合动力汽车电源
- 服务器背板
- 基站功率放大器控制
- 基站馈线电缆偏置T型网络
- 电信卡
- 电池供电设备
