LM2675系列稳压器是采用LMDMOS工艺制造的单片集成DC-DC转换器电路。这些稳压器提供了降压（buck）开关稳压器所需的所有有源功能，能够以出色的线性和负载调节能力驱动1A的负载电流。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。

这些稳压器仅需最少数量的外部元件，使用简便，并包括专利的内部频率补偿和固定频率振荡器。

LM2675系列的工作开关频率为260kHz，因此允许使用比低频开关稳压器更小尺寸的滤波元件。由于其非常高的效率（>90%），印制电路板上的铜迹线即为所需的唯一散热方式。

多家制造商提供与LM2675配合使用的标准电感器系列。这一特性极大地简化了使用这些先进IC设计开关模式电源的过程。数据表中还包含了专为在开关模式电源中工作的二极管和电容器选择指南。

其他特性还包括：在指定输入电压和输出负载条件下，输出电压容差为±1.5%，振荡器频率容差为±10%。此外还包含外部关断功能，典型待机电流为50μA。输出开关包括限流功能及热关断保护，在故障条件下提供全面保护。

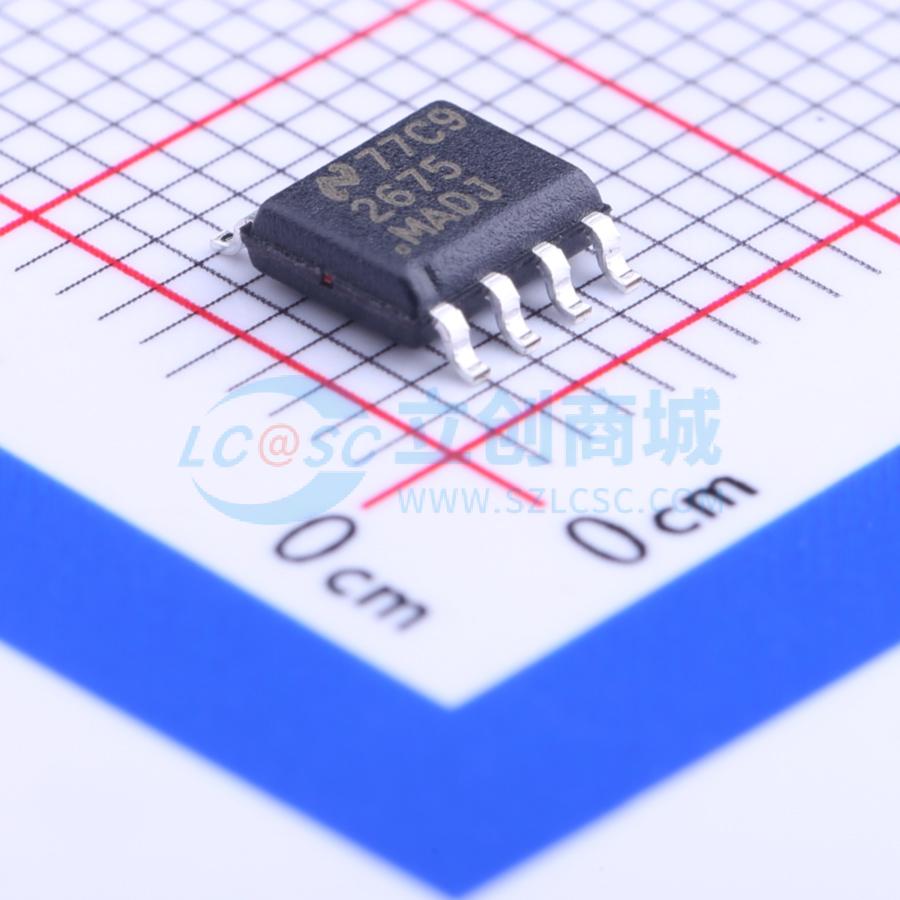

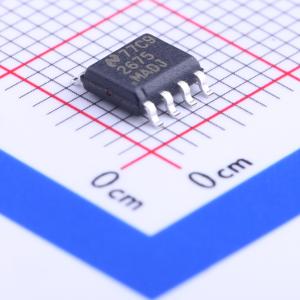

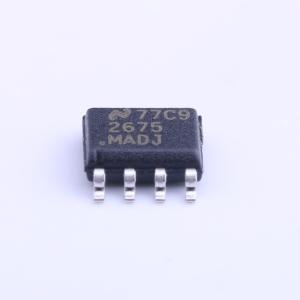

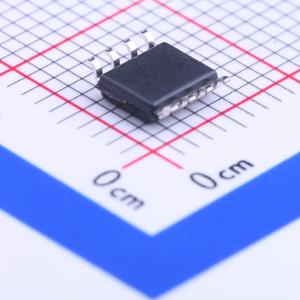

LM2675MX-ADJ/NOPB

商品参数
