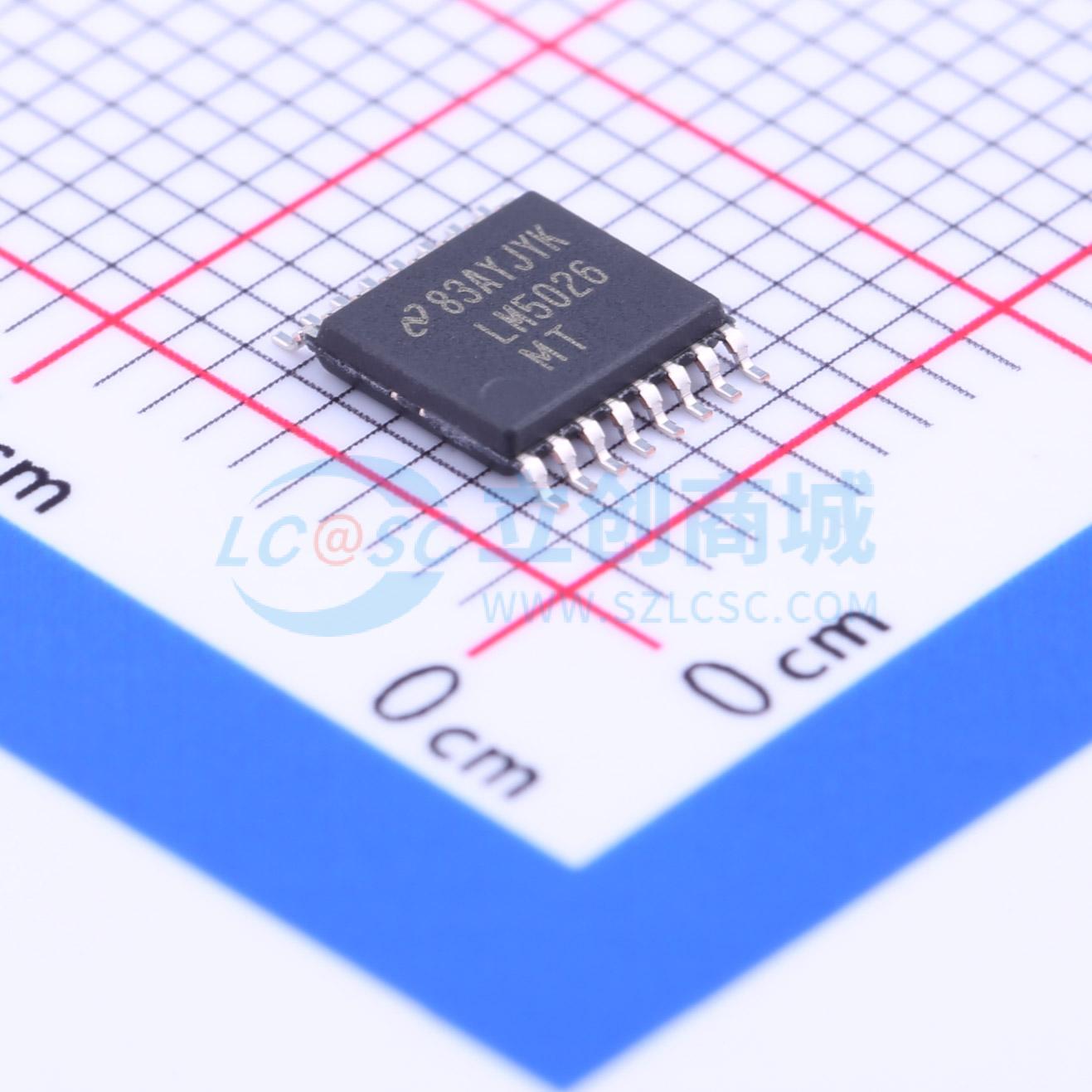

温馨提醒：图片仅供参考，商品以实物为准
LM5026MTX/NOPB
有源钳位电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5026 具有 P 或 N 沟道钳位 FET 和 CS 重启计时器的 100V 有源钳位电流模式 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5026MTX/NOPB
- 商品编号
- C118021
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 13V~100V | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 200kHz；590kHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 开关管(内置/外置) | 外置 |
商品概述
LM5026 PWM控制器具备采用有源钳位和复位技术以及电流模式控制来实现电源转换器所需的所有特性。与传统的箝位绕组或RDC钳位和复位技术相比，采用有源钳位技术可实现更高的效率和更大的功率密度。该器件提供两个控制输出，即主功率开关控制（OUT_A）和有源钳位开关控制（OUT_B）。该器件可配置为控制P沟道或N沟道钳位开关。主栅极驱动器采用复合配置，由MOS和双极型器件组成，具有出色的栅极驱动特性。LM5026可配置为在8 V至100 V的宽输入偏置电压范围内工作。其他特性包括可编程最大占空比、线路欠压锁定、逐周期电流限制、带可调超时延迟的打嗝模式故障操作、PWM斜率补偿、软启动、具备同步输入和输出功能的1 MHz振荡器、精密基准源和热关断。
商品特性
- 电流模式控制
- 内部100 V启动偏置稳压器
- 3 A复合主栅极驱动器
- 高带宽光耦合器接口
- 带可调迟滞的可编程线路欠压锁定（UVLO）
- 带打嗝延迟定时器的多功能双模式过流保护
- 主输出和有源钳位输出之间的可编程重叠或死区时间
- 可编程最大占空比钳位
- 可编程软启动
- 前沿消隐
- 电阻可编程的1 MHz振荡器
- 振荡器同步输入/输出功能
- 精密5 V基准源
应用领域
- 服务器电源
- 48 V电信电源
- 高效DC - DC电源
