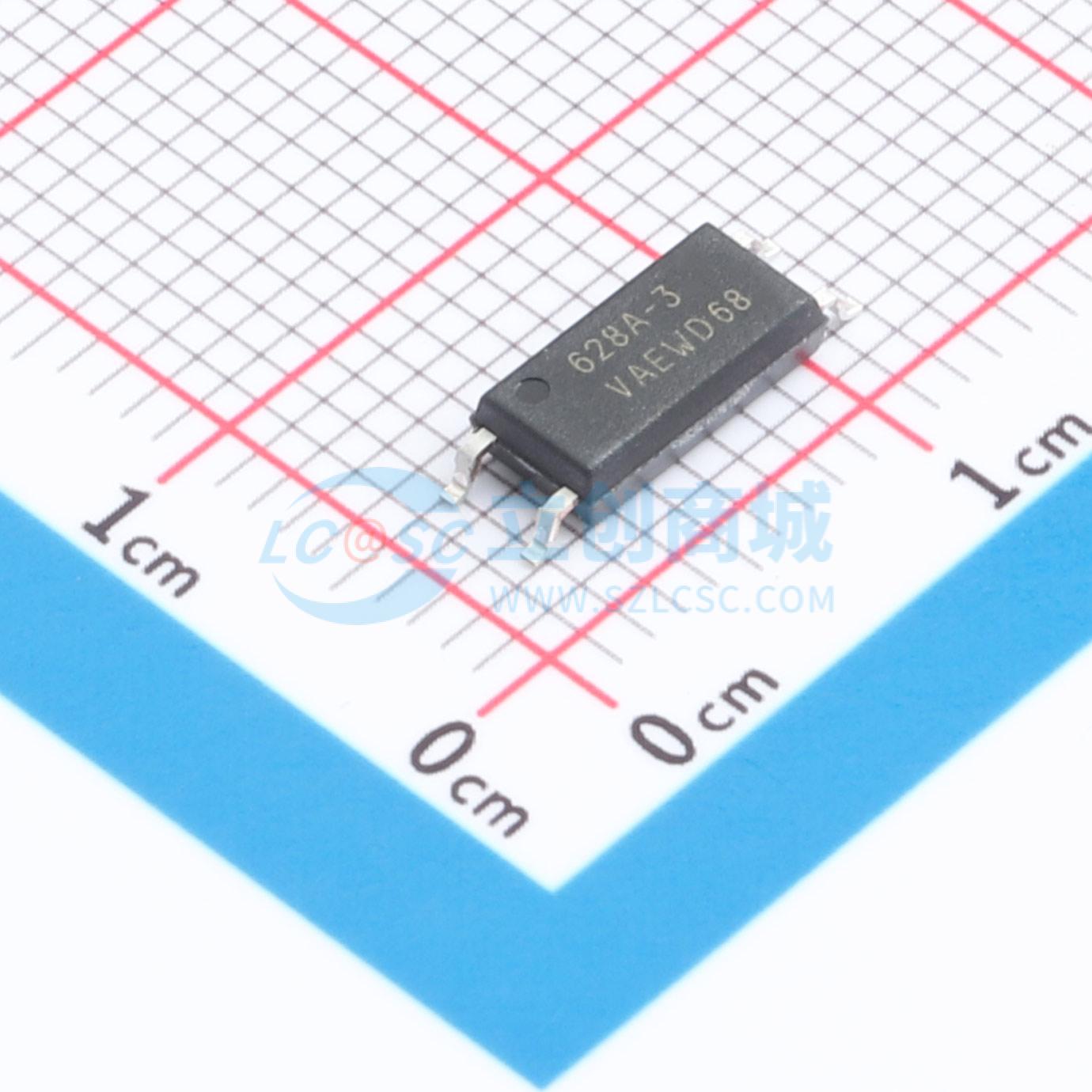

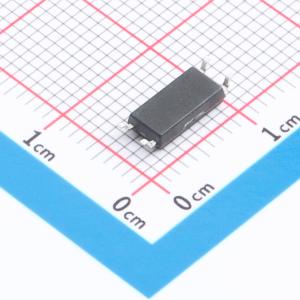

温馨提醒：图片仅供参考，商品以实物为准
VOL628A-3T
光电耦合器，光电晶体管输出，交流输入，低输入电流，4Pin LSOP长爬电距离迷你扁平封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOL628A-3T
- 商品编号
- C118058
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.16V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 250mV@1mA,0.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 3.5us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 200% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA | |
| 功能特性 | 集成反并联LED |
商品概述
该器件包含两个砷化镓红外发射二极管，它们与一个硅平面光电晶体管探测器光耦合，并集成在4引脚长爬电距离微型扁平封装中。其特点是具有高电流传输比、低耦合电容和高隔离电压。该耦合器件专为两个电气隔离电路之间的信号传输而设计。
商品特性
- 薄型封装
- 高集电极-发射极电压，VCEO = 80 V
- 隔离测试电压，5000 V_RMS
- 低耦合电容
- 高共模瞬态抗扰度
- 符合RoHS标准
- 无卤素
- 绿色环保
应用领域
- 工业控制
- 电源
- 交流线路监测
- 电池供电设备
- 可编程逻辑控制器
