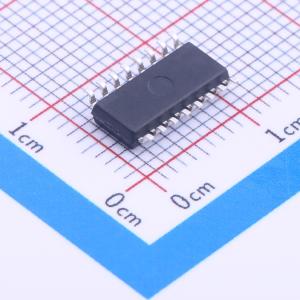

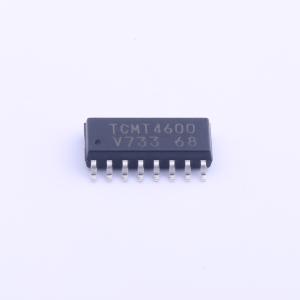

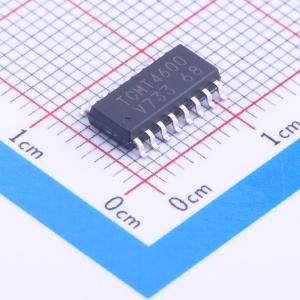

温馨提醒：图片仅供参考，商品以实物为准
TCMT4600
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 薄型微型扁平封装包含一个带交流输入和晶体管输出的光耦合器。它有单通道（4引脚）的TCMT1600或四通道（16引脚）的TCMT4600可供选择。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TCMT4600
- 商品编号
- C118300
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.35V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4.7us | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 正向电流(If) | 60mA |
商品概述
薄型迷你扁平封装包含一个带交流输入和晶体管输出的光耦合器。它有单通道（4引脚）TCMT1600或四通道（16引脚）TCMT4600可选。
商品特性
- 薄型封装（半间距）
- 交流隔离测试电压3750 VRMS
- 典型耦合电容低至0.3 pF e3
- 电流传输比（CTR）的温度系数低，符合RoHS标准
- 宽环境温度范围
应用领域
- 可编程逻辑控制器
