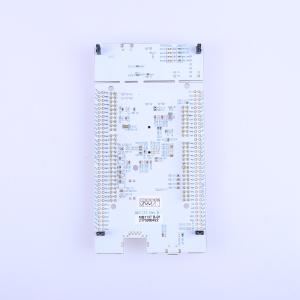

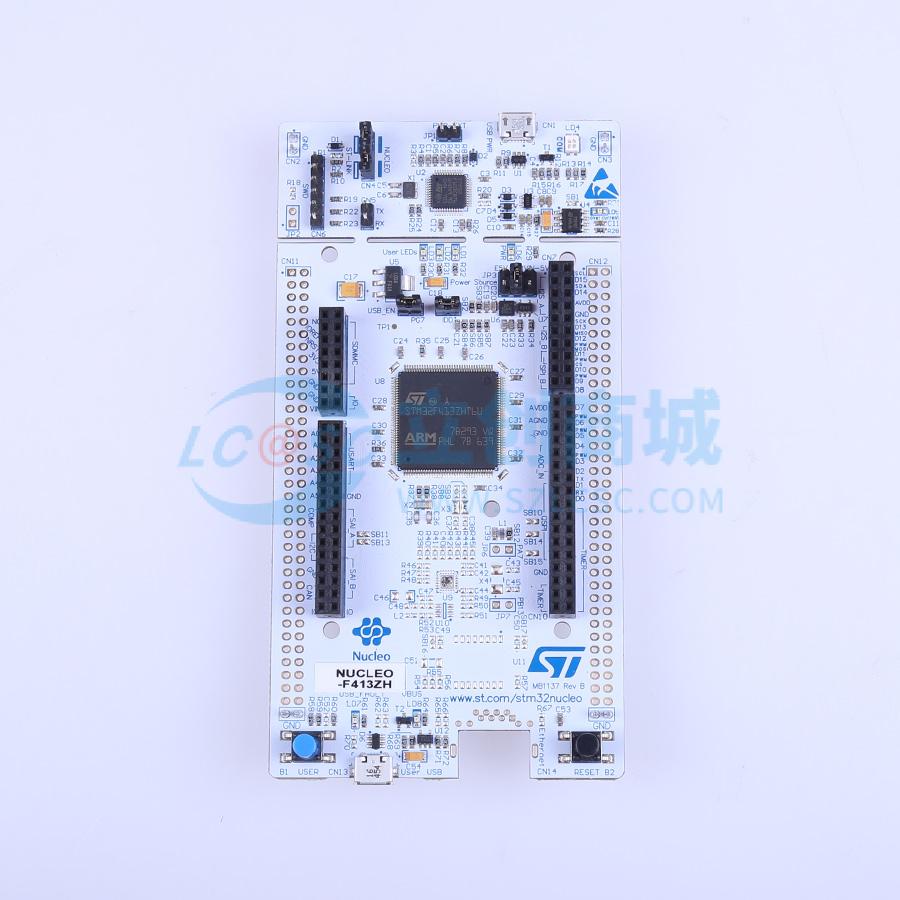

NUCLEO-F413ZH
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 |
| 属性 | 参数值 | |
|---|---|---|
| I/O 数 | - |
商品概述
STM32 Nucleo-144开发板为用户提供了一种经济且灵活的方式，可使用STM32微控制器尝试新概念并构建原型，用户可根据性能、功耗和功能的不同组合进行选择。ST Zio连接器是Arduino™ Uno V3的扩展，可提供对更多外设的访问；而ST morpho接头则为Nucleo开放式开发平台提供了一种简单的方式，通过多种专用扩展板来扩展功能。STM32 Nucleo-144开发板无需单独的探针，它集成了ST-LINK/V2-1调试器/编程器，并配有STM32全面的软件HAL库以及各种打包的软件示例。
商品特性
- STM32微控制器，采用LQFP144封装
- 3个用户LED灯
- 2个按键：USER和RESET
- LSE晶体：32.768 kHz晶体振荡器
- 两种扩展资源：ST Zio连接器（支持Arduino™ Uno V3连接（A0至A5，D0至D15）及额外信号，可访问多种外设）；ST morpho扩展引脚接头，可完全访问所有STM32 I/O
- USB OTG或全速设备，配有Micro-AB连接器（取决于STM32支持情况）
- 符合IEEE-802.3-2002标准的以太网连接器（取决于STM32支持情况）
- 灵活的板载电源：来自ST-LINK/V2-1 USB VBUS的5 V；外部电源：ST Zio或ST morpho连接器上的3.3 V和7-12 V，ST morpho连接器上的5 V
- 板载ST-LINK/V2-1调试器/编程器，配有SWD连接器：具备ST-LINK/V2-1独立套件功能；USB重新枚举功能（虚拟COM端口、大容量存储、调试端口）
- 全面的免费软件HAL库，包含多种软件示例
- 支持多种集成开发环境（IDE），包括IAR™、Keil®、基于GCC的IDE、ARM® mbed™
- ARM® mbed Enabled™
应用领域
- 新概念尝试
- 原型构建
- 通过专用扩展板扩展开发平台功能
