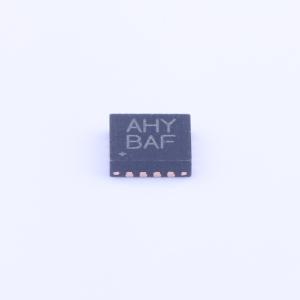

MAX5974AETE+T

MAX5974AETE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 有源钳位、扩频、电流模式PWM控制器、有源钳位、扩频、电流模式PWM控制器，100kHz至600kHz可调频率范围
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX5974AETE+T
商品编号: C118343

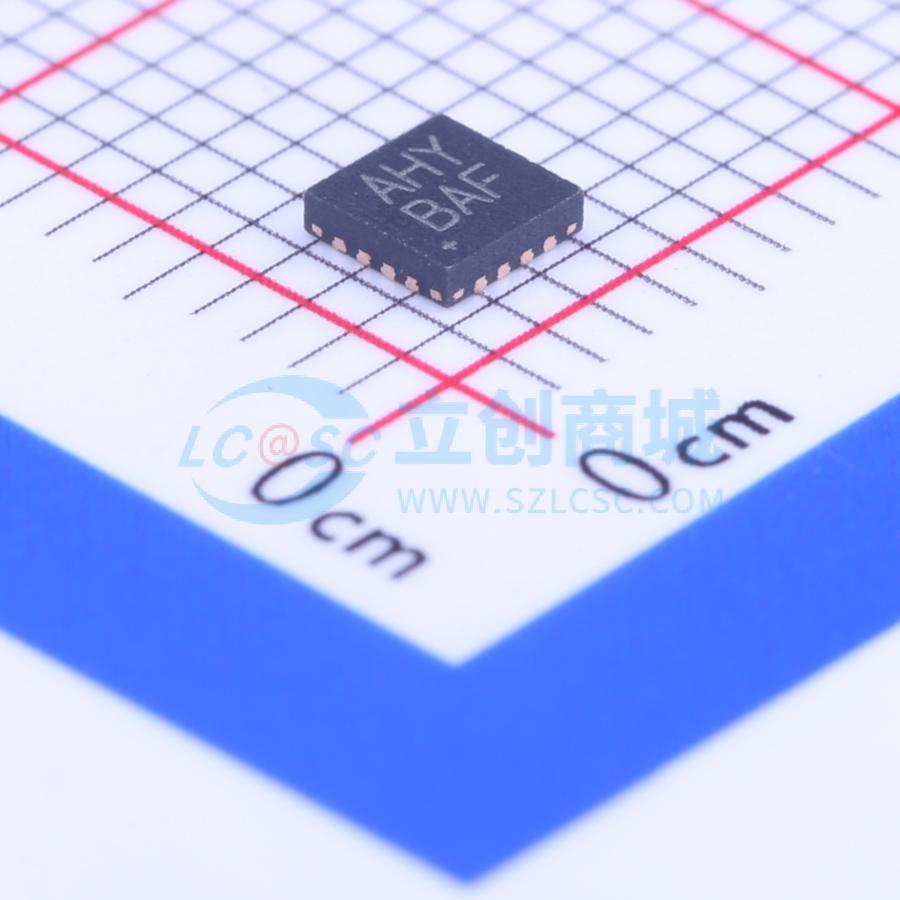

商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品特性

MAX5974_ 可为以太网供电 (PoE) 受电设备 (PD) 应用中的宽输入电压、有源钳位、电流模式 PWM 正激转换器提供控制。MAX5974A/MAX5974C 非常适合通用或电信输入范围，而 MAX5974B/MAX5974D 还能适应低至 10.5V 的输入电压。
辅助 (AUX) 驱动器可回收磁化电流，而非在耗能钳位电路中浪费该电流。
辅助 (AUX) 驱动器和主驱动器之间的可编程死区时间可实现零电压开关 (ZVS)。
在轻载条件下，器件可降低开关频率（频率折返）以减少开关损耗。
MAX5974A/MAX5974B 具有独特的电路，无需使用光耦合器即可实现输出稳压，而 MAX5974C/MAX5974D 则采用传统的光耦合器反馈方法。
带有 1% 基准电压源的内部误差放大器在非隔离设计中非常有用，无需外部并联稳压器。
器件具有独特的前馈最大占空比钳位功能，使瞬态条件下的最大钳位电压与线电压无关，允许使用击穿电压较低的功率 MOSFET。
可编程频率抖动功能可实现低 EMI 扩频操作。
峰值电流模式控制、有源钳位正激 PWM 控制器
无需光耦合器的稳压功能 (MAX5974A/MAX5974B)
内部 1% 误差放大器
100kHz 至 600kHz 可编程 ±8% 开关频率，同步频率高达 1.2MHz
用于低 EMI 扩频操作的可编程频率抖动
可编程死区时间、PWM 软启动、电流斜率补偿
可编程前馈最大占空比钳位，最大限制为 80%
用于高效轻载操作的频率折返
具有大迟滞的内部自举欠压锁定 (UVLO)
100μA（典型值）启动电源电流
快速逐周期峰值电流限制，典型传播延迟为 35ns
115ns 电流检测内部前沿消隐
带打嗝模式的输出短路保护
反向电流限制，防止因反向电流导致变压器饱和
电源输入上的内部 18V 齐纳钳位
3mm x 3mm、无铅、16 引脚 TQFN-EP
MAX5974_ 采用 16 引脚 TQFN-EP 封装，工作温度范围为 -40°C 至 +85°C。

应用领域

PoE IEEE 802.3af/at 受电设备
高功率受电设备（超出 802.3af/at 标准）
有源钳位正激 DC-DC 转换器
IP 电话
无线接入节点
安全摄像头

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)

	属性	参数值
	支持PoE标准	IEEE 802.3 at(PoE+)；IEEE 802.3 af(PoE)
	工作温度	-40℃~+85℃
