- 引脚图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述

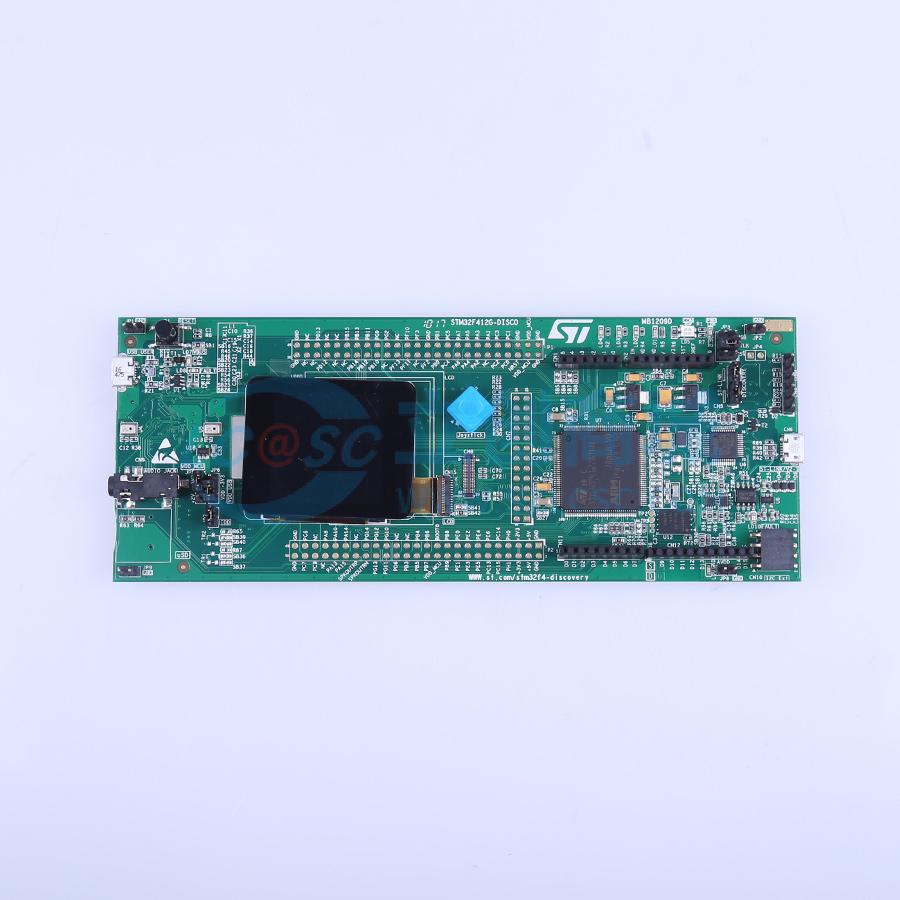

STM32F412 Discovery套件（32F412GDISCOVERY）允许用户轻松开发基于STM32F412高性能微控制器（搭载ARM® Cortex®-M4内核）的应用。该Discovery套件结合了STM32F412的特性与1.54英寸240×240像素TFT彩色LCD（带触摸屏）、LED、唤醒按钮、I2S音频编解码器、MEMS麦克风、USB OTG FS、Quad-SPI NOR闪存、MicroSD™卡连接器。套件内置ST-LINK/V2-1调试器/编程器；可通过Arduino™ Uno连接器或扩展连接器连接专用附加板。
商品特性
- STM32F412ZGT6微控制器，具有1 M字节Flash存储器和256 K字节RAM，采用LQFP144封装
- 板载ST-LINK/V2-1 SWD调试器，支持USB重新枚举功能：USB虚拟COM端口、大容量存储、调试端口
- 1.54英寸240×240像素TFT彩色LCD，带有并行接口和电容式触摸屏
- I2S音频编解码器，带有立体声耳机插孔，包括模拟麦克风输入和扬声器输出
- 立体声数字MEMS麦克风
- MicroSD™卡连接器扩展
- I2C扩展连接器
- 128 Mbit Quad-SPI NOR闪存
- 复位按钮和操纵杆
- 四个彩色用户LED
- 带Micro-AB连接器的USB OTG FS
- 四种供电选项：ST-LINK/V2-1 USB连接器、用户USB FS连接器、来自Arduino™连接器的VIN、来自Arduino™连接器的+5 V
- 微控制器的两种电源：2.0 V和3.3 V
- 兼容Arduino™ Uno修订版3连接器
- 扩展连接器，可直接访问STM32F412ZGT6微控制器的各种特性
- 全面的免费软件，包括多种示例，属于STM32Cube包的一部分
