- 引脚图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述

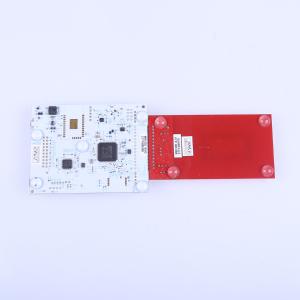

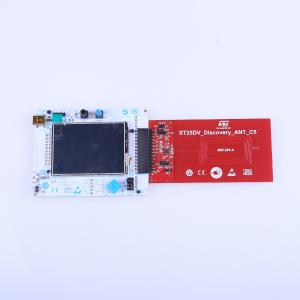

ST25DV-DISCOVERY是评估ST25DV系列特性和能力的演示套件，基于嵌入在使用Class 1天线的子卡上的NFC ST25DV04K器件和驱动母板的STM32处理器，提供存储在Flash内存中的专用软件。ST25DX_Discovery_Mboard有两个版本，演示版包含标准版所有特性，加上Wi-Fi和BLE模块以演示各种连接用例，标准版用于实现演示版特性。ST25DV04K器件是双接口动态NFC/RFID标签IC，嵌入4Kbits EEPROM内存，可通过I2C接口、13.56MHz RFID阅读器或NFC手机操作，套件中的ST25DV Class1天线子卡可替换为Class5或Class6天线，为此有ST25DV天线束可供订购。ST25DV的I2C接口使用两线串行接口，由双向数据线和时钟线组成，作为I2C协议中的从设备，RF协议兼容ISO/IEC 15693和NFC Forum Type5标签非接触接口，板卡通过USB连接器供电。
商品特性
- 包含两个现成的印刷电路板（PCB）：ST25DX_Discovery_Mboard和ST25DV_Discovery_ANT_C1
- ST25DX_Discovery_Mboard配备STM32F415VGT6 LQFP100 32位微控制器，拥有1MB Flash内存和192+4KB SRAM
- ST25DX_Discovery_Mboard具有LCD彩色屏幕（320x200像素）、触摸屏驱动、不同颜色LED（电源、用户、ST link）、用户按键、菜单选择用的操纵杆、复位按钮
- ST25DX_Discovery_Mboard板载ST link用于微控制器固件升级和调试，提供ST link mini USB和用户micro USB接口，通过USB micro或mini连接器供电，内存中存储演示用例
- ST25DX_Discovery_Mboard演示版（可选附加模块）带有蓝牙低功耗模块、Wi-Fi模块和JTAG 20针连接器
- ST25DV_Discovery_ANT_C1尺寸为45mm×75mm，PCB上蚀刻有13.56MHz感应天线，配备ST25DV04K动态NFC/RFID标签和I2C接口连接器
- ST25DV_Discovery_ANT_C1具有带10nF电容滤波电路的能量收集输出（VOUT），GPO可配置为RF WIP/BUSY输出，指示RF操作正在进行
- ST25DV04K器件是双接口动态NFC/RFID标签IC，嵌入4Kbits EEPROM内存，可通过I2C接口、13.56MHz RFID阅读器或NFC手机操作
- ST25DV的I2C接口作为I2C协议中的从设备，RF协议兼容ISO/IEC 15693和NFC Forum Type5标签非接触接口
应用领域
- 评估ST25DV系列的特性和能力
- 演示各种连接用例（通过演示版的Wi-Fi和BLE模块）
