- 引脚图
温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开发板 | |
| 处理器 | - | |
| 运行内存 | - | |
| I/O 数 | - | |
| USB | - | |
| WIFI协议 | - | |
| 蓝牙 | - | |
| 以太网 | - |
| 属性 | 参数值 | |
|---|---|---|
| 音视频接口 | - | |
| 多媒体支持 | - | |
| 卡类型 | - | |
| 供电方式 | - | |
| 供电标准 | - | |
| POE支持 | - | |
| 分辨率 | - | |
| 温度范围 | - |
商品概述

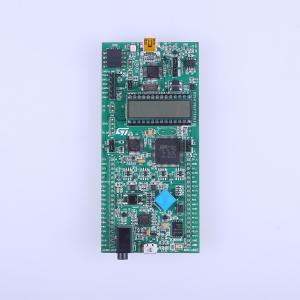

32L476GDISCOVERY开发套件可帮助用户开发和分享基于STM32L4超低功耗微控制器的应用。该套件结合了STM32L476的特性，配备LCD、LED、音频DAC、传感器（麦克风、3轴陀螺仪、6轴指南针）、操纵杆、USB OTG、Quad-SPI闪存、扩展和探测连接接口。它包含一个嵌入式电流表，可测量低功耗模式下的MCU功耗。外部板卡可通过扩展和探测连接器连接。该套件的订单代码为STM32L476G-DISCO。
商品特性
- 搭载STM32L476VGT6微控制器，具有1 Mbyte闪存、128 Kbytes RAM，采用LQFP100封装
- 板载ST-LINK/V2-1，支持USB重新枚举功能
- USB支持三种不同接口：虚拟串口、大容量存储、调试端口
- 支持Mbed
- 配备24段4公共端的LCD，采用DIP28封装
- 七个LED：LD1（红/绿，用于USB通信）、LD2（红，用于3.3V电源开启）、LD3（红，用于过流）、LD4（红）和LD5（绿，两个用户LED）、LD6（绿）和LD7（红，USB OTG FS LED）
- 复位按钮
- 带选择功能的四向操纵杆
- 带micro-AB连接器的USB OTG FS
- SAI音频DAC（立体声，带输出插孔）
- 数字麦克风、MEMS加速度计和磁力计、MEMS陀螺仪
- 128-Mbit Quad-SPI闪存
- MCU电流电流表，具有4个量程和自动校准功能
- 外部板卡或RF-EEPROM连接器
- 四种供电选项：ST-LINK/V2-1、USB FS连接器、外部5V、CR2032电池（未提供）
- 扩展连接器
- 包含多种示例的综合免费软件（属于STM32Cube包的一部分）
- 演示软件预加载在STM32L476VGT6闪存中
应用领域
- 用于开发和分享基于STM32L4超低功耗微控制器的应用
- 支持低功耗模式下MCU功耗的测量与调试
- 可连接外部板卡或RF-EEPROM进行扩展开发
- 适用于音频、传感器数据采集等场景的原型开发
- 支持USB通信、存储及调试功能的应用开发
- 可通过扩展连接器进行外设扩展与功能验证
- 适用于基于Mbed平台的应用开发
- 支持LCD显示、LED指示及操纵杆输入的交互应用开发
- 可用于评估STM32L476微控制器的特性与性能
- 适用于超低功耗嵌入式系统的开发与测试
- 支持音频DAC输出及数字麦克风输入的音频应用开发
- 可进行Quad-SPI闪存的读写操作测试与应用开发
- 适用于USB OTG FS功能的应用开发与验证
- 支持外部供电方式的灵活切换与测试
- 可用于复位按钮、用户LED等基础外设的功能验证
- 适用于四向操纵杆输入的交互应用开发
- 支持ST-LINK/V2-1调试功能的应用开发与调试
- 可进行MCU电流测量的应用开发与低功耗优化
- 适用于多种示例软件的学习与二次开发
- 支持扩展连接器的外设扩展与功能集成
- 可用于评估STM32L476微控制器的闪存与RAM性能
- 适用于基于STM32Cube包的应用开发与集成
- 支持虚拟串口、大容量存储及调试端口的USB应用开发
- 可进行LCD显示功能的应用开发与验证
- 适用于过流保护功能的测试与应用开发
- 支持3.3V电源状态指示的应用开发
