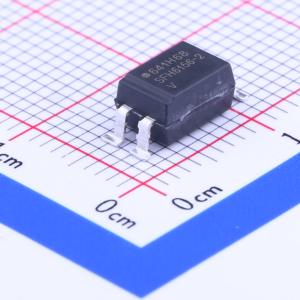

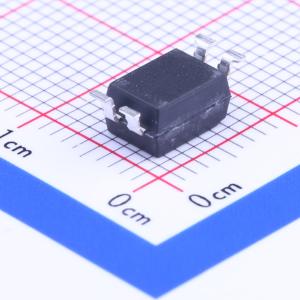

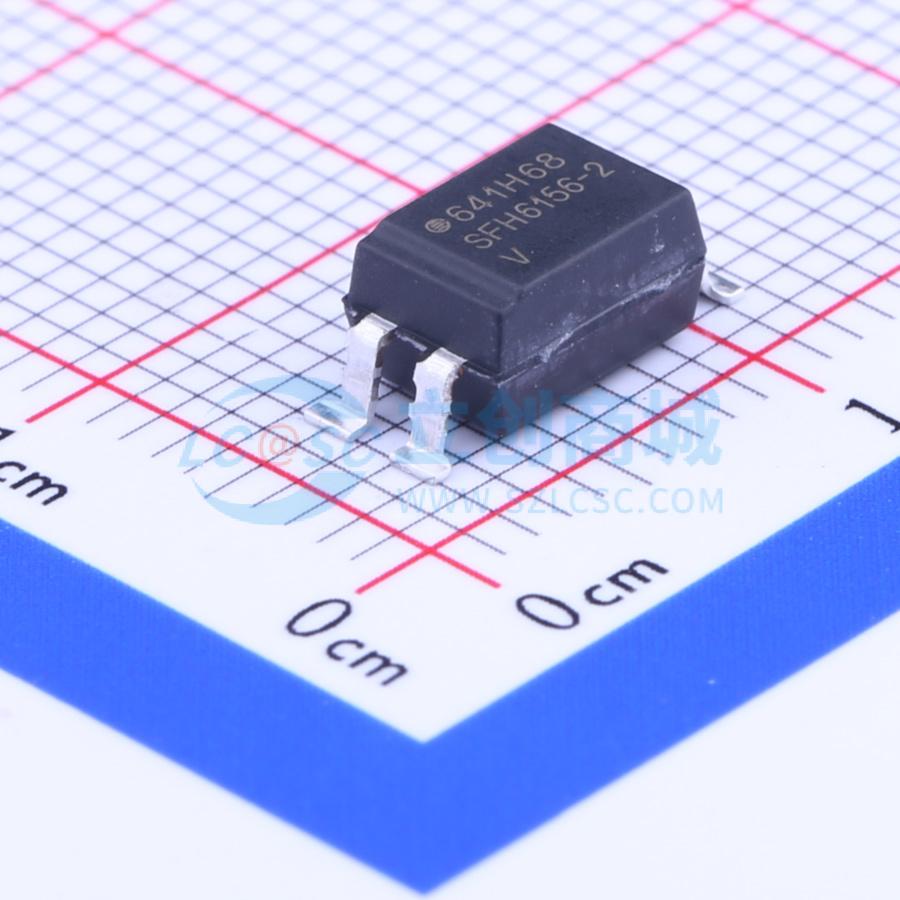

温馨提醒：图片仅供参考，商品以实物为准
SFH6156-2T
DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有多种传输比、低耦合电容和高隔离电压。该耦合器有一个砷化镓红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并采用塑料贴片封装。耦合器件用于两个电气隔离电路之间的信号传输。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6156-2T
- 商品编号
- C118292
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 250mV@2.5mA,10mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 14us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 125% | |
| 正向电流(If) | 60mA |
