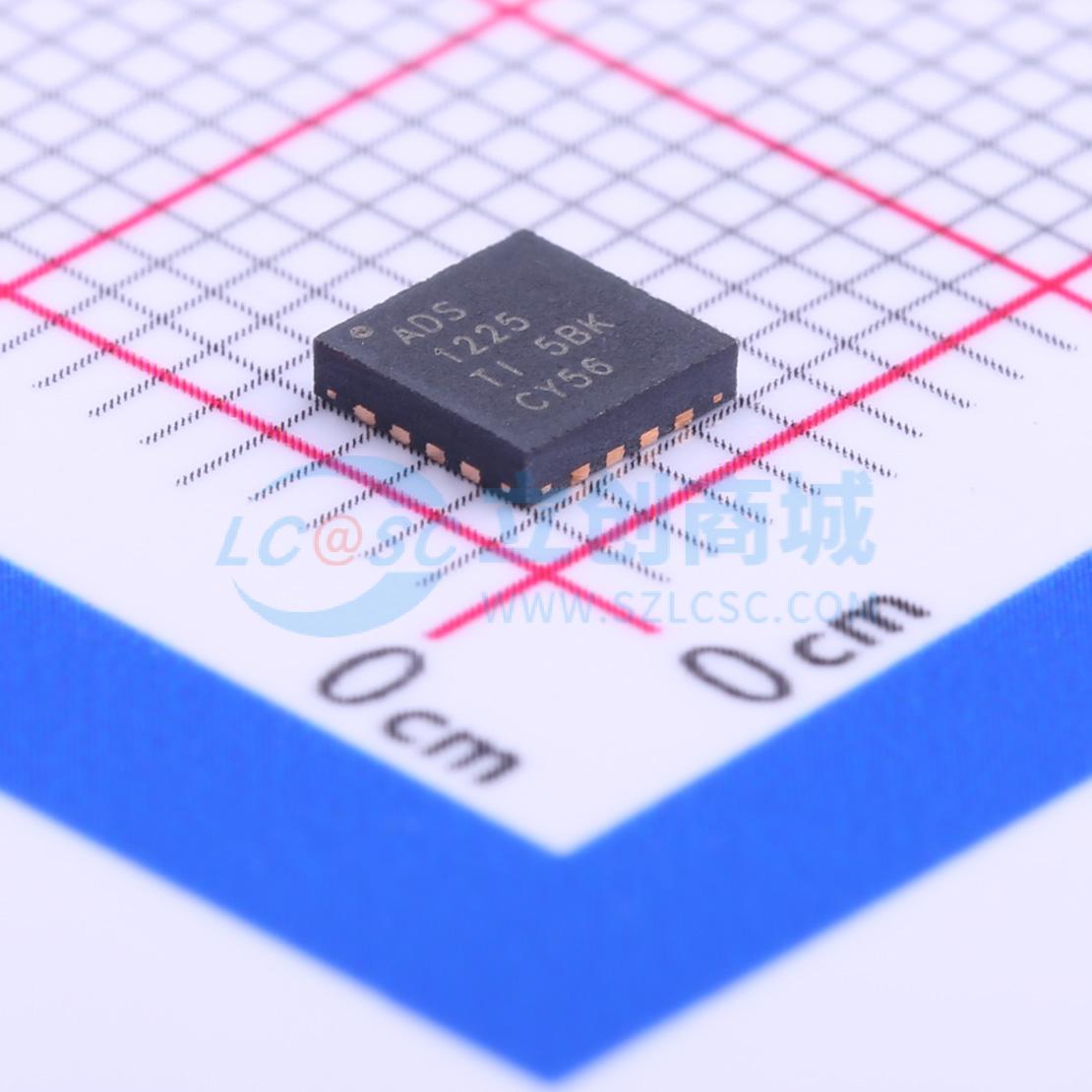

温馨提醒：图片仅供参考，商品以实物为准
ADS1225IRGVR
24位模拟到数字转换器，具有单通道和双通道差分输入以及内部振荡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1225 具有差分输入和内部振荡器的 24 位 100SPS ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1225IRGVR
- 商品编号
- C118127
- 商品封装
- VQFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 100Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 100Hz；16Hz | |
| 静态电流 | 1uA |
商品概述
ADS1225和ADS1226是24位Δ-Σ模数（A/D）转换器。它们采用4mm×4mm的小型QFN封装，具备出色的性能、易用性和低功耗特性，非常适合要求苛刻的高分辨率测量，尤其适用于便携式及其他对空间和功耗有严格要求的应用场景。 ADS1225和ADS1226通过专用的START引脚实现按需转换。只需对该引脚施加脉冲即可启动一次转换。数据可在单周期内读取，并通过两线串行接口传输，该接口可轻松连接到如MSP430等常用微控制器。转换完成后，ADS1225和ADS1226会自动关闭所有电路。 内部特性包括双通道多路复用器（ADS1226）、可选输入缓冲器、温度传感器和振荡器。满量程范围由外部电压基准定义，支持最高5V的差分输入信号。两种工作模式可分别实现速度（100SPS数据速率，15μV_RMS噪声）或分辨率（4μV_RMS噪声，16SPS数据速率）的优化。 ADS1225/6支持2.7至5.5V的模拟和数字电源。在3V电源供电且进行转换时，功耗为1mW。ADS1225和ADS1226在-40°C至+105°C的扩展工业温度范围内具有完整的性能规格。
商品特性
- 100SPS数据速率（高速模式）
- 单周期稳定
- 通过START引脚轻松控制转换
- 自动关机
- 低噪声：4μV_RMS噪声（高分辨率模式）
- 带两个差分通道的输入多路复用器（ADS1226）
- 电压基准支持比例测量
- 自校准
- 简单的只读两线串行接口
- 内部高阻抗输入缓冲器
- 内部温度传感器
- 内部振荡器
- 低功耗：工作时1mW，关机时<1μA
- 模拟和数字电源：2.7V至5.5V
应用领域
- 手持式仪器仪表
- 便携式医疗设备
- 工业过程控制
