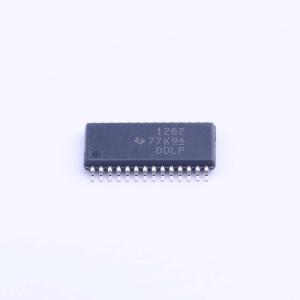

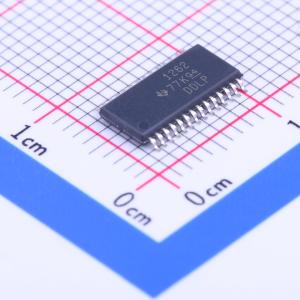

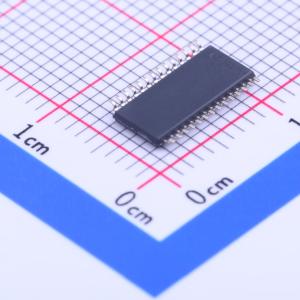

温馨提醒：图片仅供参考，商品以实物为准
ADS1262IPW
32位、38kSPS、精密模数转换器(ADC)，具有可编程增益放大器 (PGA)和电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS1262 适用于工厂自动化且具有 PGA 和电压基准的 32 位 38kSPS 10 通道 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1262IPW
- 商品编号
- C122460
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 采样率 | 2.5Hz | |
| 通道数 | 11 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置；外置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 1MHz~8MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 2ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 38.4kHz；2.5Hz | |
| 静态电流 | 2uA | |
| 全量程范围(FSR) | 5V |
商品概述
ADS1262 和ADS1263 是具有集成PGA、电压基准和内部故障监视器的低噪声、低漂移、38.4kSPS、Δ-Σ(ΔΣ) ADC。ADS1263 集成有一个24 位辅助ΔΣADC，专用于后台测量。这些支持传感器的ADC 提供了一套完备的高精度、单芯片测量解决方案，可满足大多数传感器应用的需求，其中包括秤重天平、应力计传感器、热电偶和电阻式温度器件(RTD)。 ADC 由低噪声CMOS PGA（增益范围为1 至32）、ΔΣ 调制器以及可编程数字滤波器组成。模拟前端(AFE) 非常灵活，其包含两个传感器激励电流源，非常适合直接RTD 测量。 单周期稳定数字滤波器可最大限度提高多输入转换吞吐量，同时能够为50Hz 和60Hz 的线路周期干扰提供130dB 抑制。 ADS1262 与ADS1263 的引脚和功能彼此兼容。这两款器件均采用28 引脚薄型小外形尺寸(TSSOP) 封装，并且均在 -40°C 至 +125°C 温度范围内完全额定运行。
商品特性
- 32 位精密ΔΣ ADC
- 24 位辅助ΔΣ ADC (ADS1263)
- 数据传输速率：2.5SPS 至38400SPS
- 差分输入，CMOS PGA11 个多功能模拟输入
- 高精度架构
- 偏移漂移：1 nV/°C
- 增益漂移：0.5 ppm/°C
- 噪声：7 nV_RMS（2.5SPS，增益 =32）
- 线性度：3ppm
- 2.5V 内部电压基准温度漂移：2 ppm/°C
- 50Hz 和60Hz 干扰抑制
- 单周期稳定转换
- 双传感器激励电流源
- 内部故障监视器
- 内部ADC 测试信号
- 8 个通用输入/输出
应用领域
- 高分辨率可编程逻辑控制器(PLC)
- 温度、压力测量
- 秤重天平和应力计数字转换器
- 面板仪表、图表记录器
- 分析仪器
