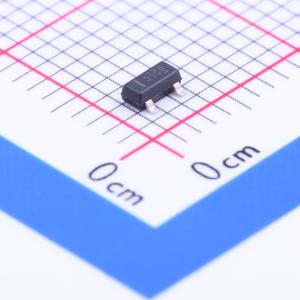

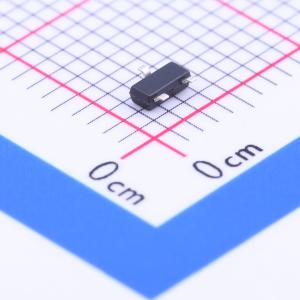

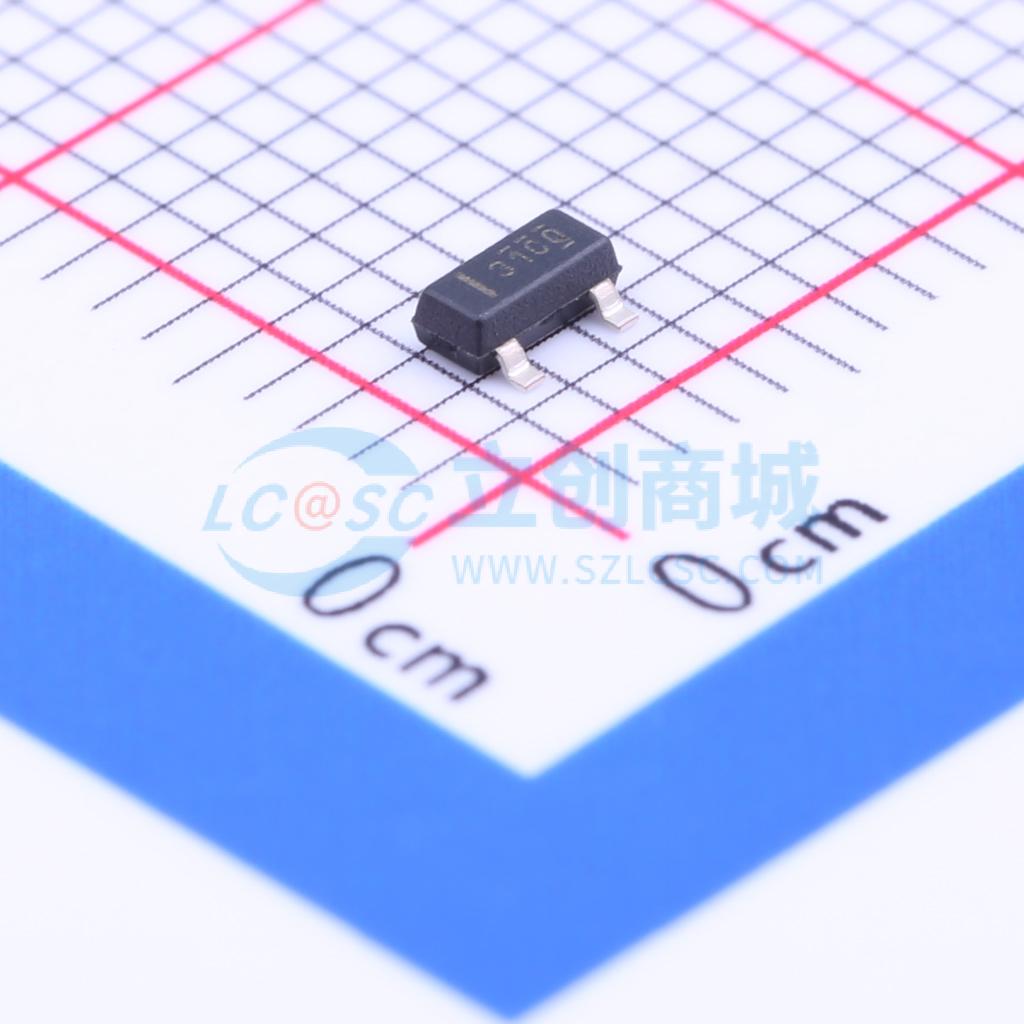

REF3125AQDBZRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF31-Q1 汽车类、20ppm/°C（最大值）、100μA、3 引脚 SOT-23 串联电压基准
品牌名称: TI(德州仪器)
商品型号: REF3125AQDBZRQ1
商品编号: C122478
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

REF31xx-Q1是一系列精密、低功耗、低压差的串联电压基准源，采用微型3引脚SOT-23封装。 REF31xx-Q1尺寸小巧且功耗低（典型值为100 μA），非常适合便携式和电池供电应用。REF31xx-Q1无需负载电容，但在任何容性负载下都能保持稳定，且输出电流灌/拉能力最高可达10 mA。在无负载情况下，REF31xx-Q1可在比输出电压高5 mV的电源电压下工作。所有型号均在-40°C至+125°C的宽温度范围内进行了规格定义。

商品特性

通过AEC-Q100认证，结果如下：
- 器件工作温度范围：-40°C至125°C
- 器件人体模型（HBM）静电放电分类等级为H1C
- 器件带电器件模型（CDM）静电放电分类等级为C4A
高精度：最大误差0.2%
出色的指定漂移性能：在-40°C至+125°C范围内，最大为–20 ppm/°C
高输出电流：±10 mA
低压差：5 mV
低静态电流：最大115 μA
低噪声：17 μVp-p/V
无需输出电容
可选电压：1.2 V、2 V、2.5 V、3 V、3.3 V、4 V
微型封装：3引脚SOT-23

应用领域

混合动力汽车/电动汽车动力系统
汽车电池管理系统
逆变器电动助力转向系统
高级驾驶辅助系统（ADAS）——雷达系统
夜视系统
动态聚光灯——前置摄像头
信息娱乐微控制器
附属便携式电池供电设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.55V~5.5V
	输出电压	2.5V
	输出电流	10mA
	精度	±0.2%

	属性	参数值
	温度系数	20ppm/℃
	电压基准类型	串联
	静态电流(Iq)	135uA
	噪声(0.1Hz-10Hz)	33uVp-p
	噪声(10Hz-10kHz)	48uVrms
	工作温度	-40℃~+125℃@(Ta)
