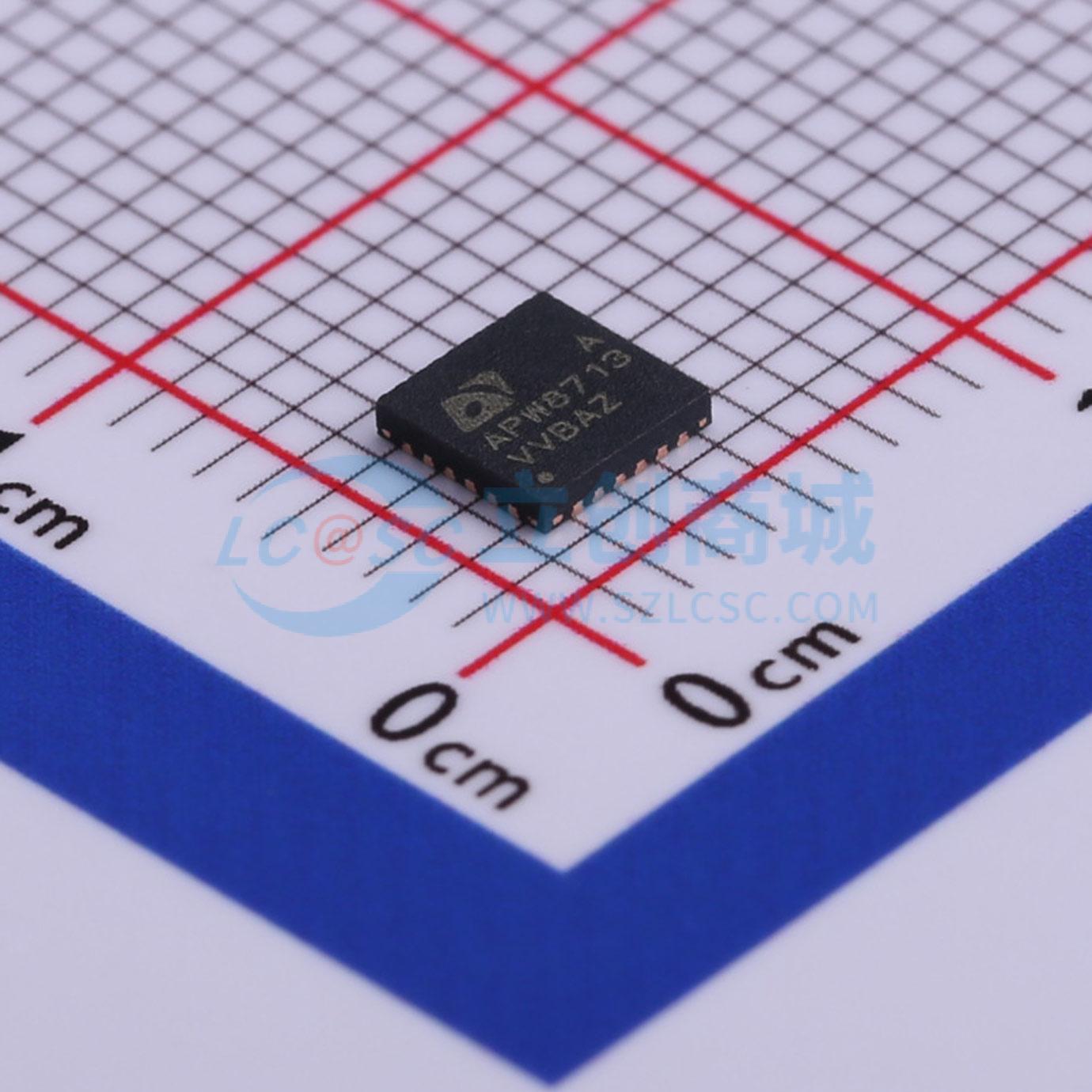

APW8713AQBI-TRG
高输入电压8A PWM转换器，带可调软启动功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ANPEC(茂达电子)
- 商品型号
- APW8713AQBI-TRG
- 商品编号
- C122485
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~28V | |
| 输出电压 | 800mV~13.2V | |
| 输出电流 | 8A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
商品概述
APW8713A 是一款集成了 30mΩ N 沟道高侧 MOSFET 和 9mΩ 低侧 MOSFET 的 8A 同步降压转换器。该器件可将高压降至低压，为笔记本电脑中的芯片组或内存供电。APW8713A 在脉频调制或脉宽调制模式下均能提供出色的瞬态响应和精确的直流电压输出。在脉频调制模式下，该器件在轻载至重载范围内均能提供极高的效率，其开关频率随负载调制。在脉宽调制模式下，转换器以近乎恒定的频率工作，以满足低噪声要求。该器件配备了精确的限流、输出欠压和输出过压保护功能，适用于多种应用。上电复位功能监控 VLDO 引脚电压，防止上电期间出现误操作。该器件具有外部可调软启动功能，并内置集成的输出放电方法以实现软停止。软启动功能通过可编程时序使输出电压斜坡上升，以降低启动电流。软停止功能则主动对输出电容进行放电。APW8713A 采用 TQFN4x4-23 封装。
商品特性
- 输出电压可在 +0.8V 至 +12V 范围内调节
- 0.8V 基准电压
- 全温度范围内精度为 ±1%
- 输入电池电压工作范围为 +2.7V 至 +28V
- 具有固定 5.3V 输出的 20mA 低压差稳压器
- 在 LDO 引脚上具有上电复位监控功能
- 优异的线路和负载瞬态响应
- 脉频调制模式可提高轻载效率
- 可编程脉宽调制频率范围为 100kHz 至 1000kHz
- 集成 LDO=5V 时导通电阻为 30mΩ 的 N 沟道 MOSFET 用于高侧开关
- 集成 LDO=5V 时导通电阻为 9mΩ 的 N 沟道 MOSFET 用于低侧开关
- 集成用于自举前向的 P 沟道 MOSFET
- 外部可调软启动和软停止
- 可选强制脉宽调制或自动脉频调制/脉宽调制模式
- 电源正常监控
- 70% 欠压保护
- 125% 过压保护
- 限流保护（利用低侧 MOSFET 的导通电阻进行检测）
- 过温保护
- TQFN-23 4mm×4mm 封装
- 提供无铅环保器件（符合 RoHS 标准）
应用领域
- 笔记本电脑
- 平板电脑
- 手持便携设备
- 一体机
- 机顶盒
- 液晶电视
