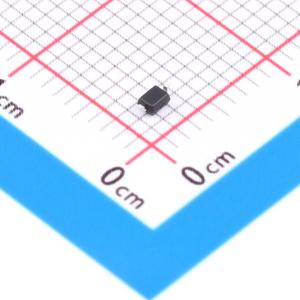

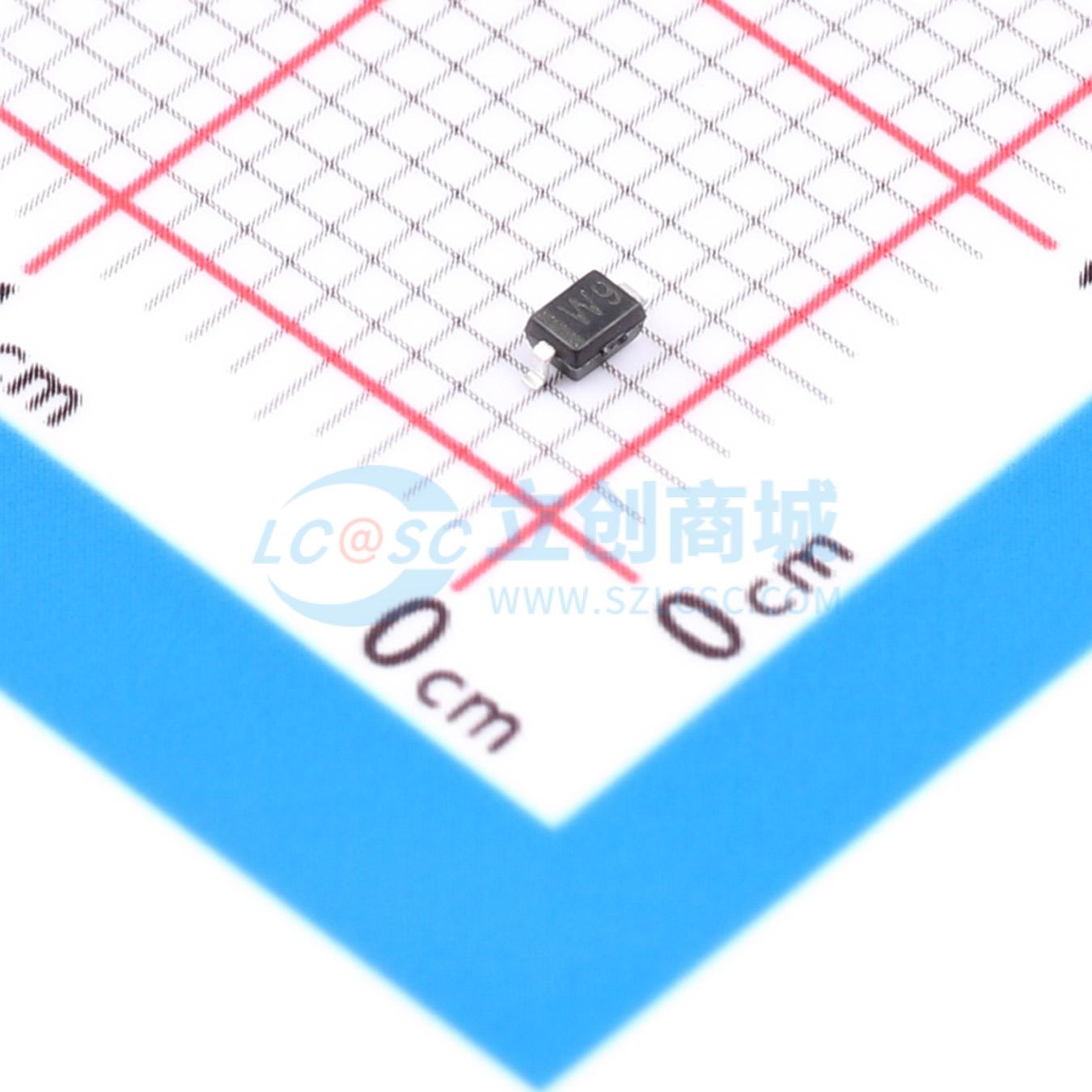

BZX384B5V1-E3-08
独立式 耐压:5.1V 电流:2uA@2V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：硅平面齐纳二极管，齐纳电压按照国际E24标准分级。 标准齐纳电压公差为±5%；用“B”代替“C”可实现±2%的公差。 符合AEC-Q101标准。 依据AEC-Q101的ESD能力：人体模型>8kV，机器模型>800V。 基础型号E3：符合RoHS标准，商业级。 基础型号HE3：符合RoHS标准，符合AEC-Q101标准
- 品牌名称
- VISHAY(威世)
- 商品型号
- BZX384B5V1-E3-08
- 商品编号
- C118049
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027662克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 5.1V | |
| 反向电流(Ir) | 2uA@2V | |
| 稳压值(范围值) | 5V~5.2V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 200mW | |
| 阻抗(Zzt) | 40Ω | |
| 阻抗(Zzk) | 400Ω | |
| 工作结温范围 | -55℃~+150℃ | |
| 精度 | ±2% |
商品特性
- 硅平面齐纳二极管
- 齐纳电压根据国际E24标准分级
- 标准齐纳电压容差为 ±5%；将“C”替换为“B”可获得 ±2% 容差
- 提供符合AEC-Q101认证的型号
- 符合AEC-Q101的ESD能力：人体模型 >8 kV，机器模型 >800 V
- 基础型号E3 - 符合RoHS标准，商业级
- 基础型号HE3 - 符合RoHS标准，通过AEC-Q101认证
