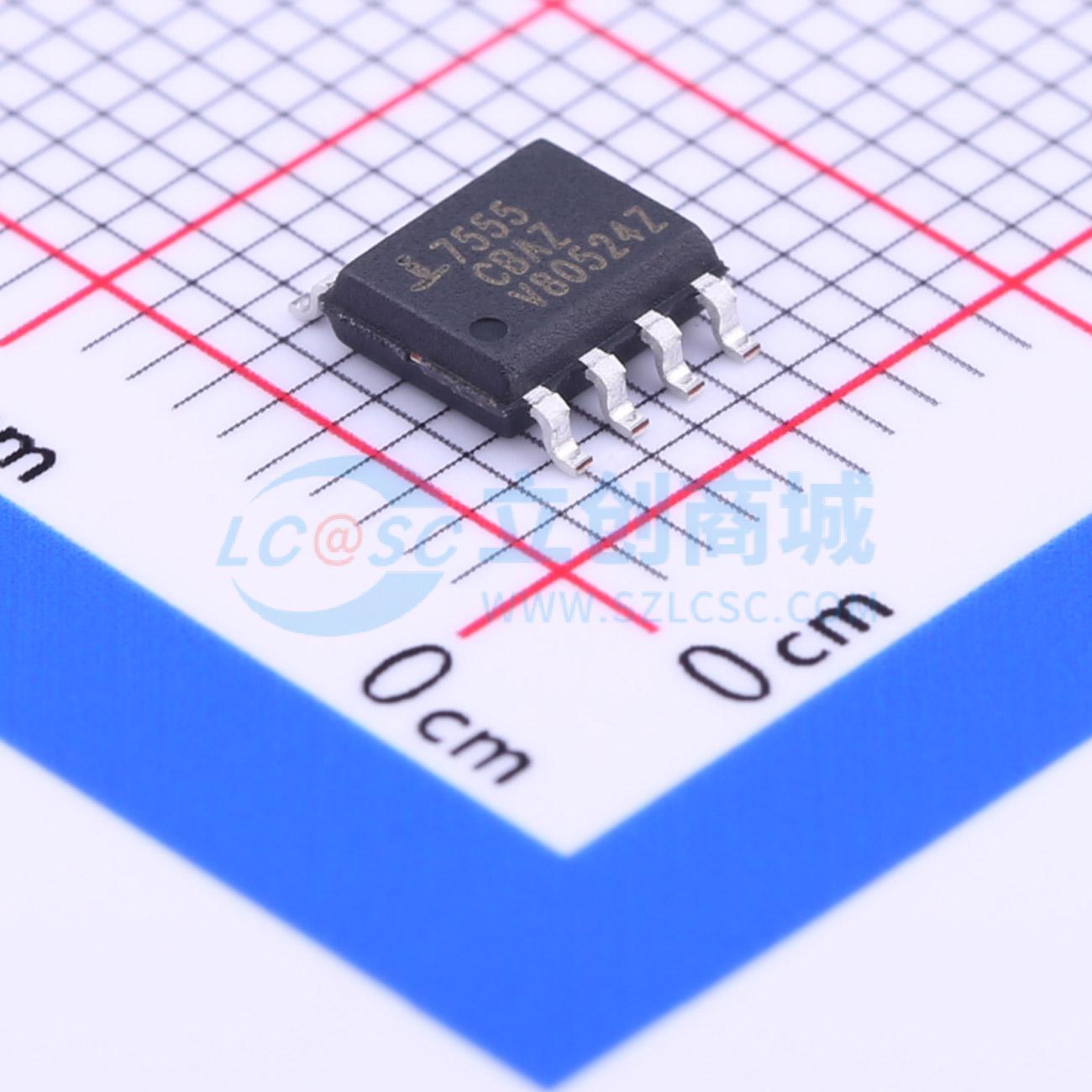

ICM7555CBAZ-T

ICM7555 和 ICM7556 是 CMOS RC 定时器，与标准 SE/NE 555/556 和 355 定时器相比，提供了显著改进的性能，同时在大多数应用中可以直接替代这些设备。改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间电源电流无短路现象、更高的频率性能以及不需要对控制电压进行去耦以实现稳定运行。

具体来说，ICM7555 和 ICM7556 是能够产生精确时间延迟或频率的稳定控制器。ICM7556 是双 ICM7555，两个定时器独立工作，仅共享 V+ 和 GND。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻和电容精确控制。作为振荡器的无稳态操作时，自由运行频率和占空比都由两个外部电阻和一个电容精确控制。与常规的双极型 SE/NE 555/556 设备不同，控制电压端子不需要用电容去耦。电路在下降（负）波形时被触发和复位，输出反相器可以提供足够的电流来驱动 TTL 负载，或者提供最小偏移来驱动 CMOS 负载。

• 在大多数情况下与SE/NE 555/556或TLC555/556完全等效
• 低电源电流 - ICM7555 . . . . . . . 60μA - ICM7556 . . . . . 120μA
• 极低输入电流 . . . . . . . 20pA
• 高速运行 . . . . . 1MHz
• 保证电源电压范围 . . . . . . . 2V至18V
• 温度稳定性 . . . 0.005
• 正常复位功能 - 输出转换期间不会对电源产生短路
• 可使用比普通555/556更高阻抗的定时元件，以实现更长的RC时间常数
• 定时范围从微秒到小时
• 可在无稳态和单稳态模式下工作
• 可调占空比
• 高输出源/汇驱动器可驱动TTL/CMOS
• 输出具有非常低的偏移，高电平和低电平
• 无铅（符合RoHS标准）

• 精确定时
• 脉冲生成
• 顺序定时
• 时间延迟生成
• 脉冲宽度调制（PWM）控制器
• 脉冲位置调制
• 缺脉检测器
