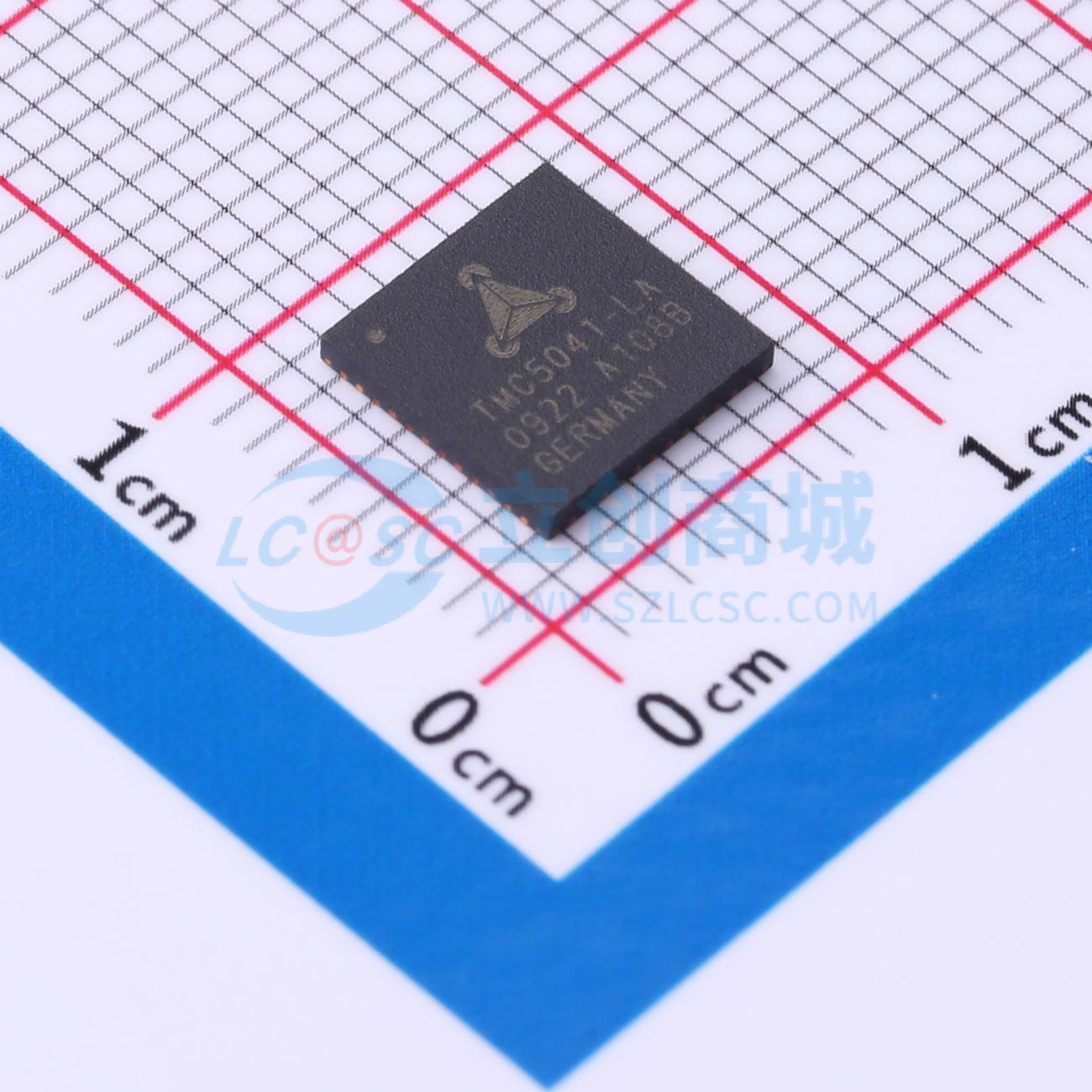

温馨提醒：图片仅供参考，商品以实物为准
TMC5041-LA-T
TMC5041-LA-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICMOTORCONTROLLER/DRIVERSMD
- 品牌名称
- TRINAMIC
- 商品型号
- TMC5041-LA-T
- 商品编号
- C116564
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~26V | |
| 电机驱动电压(Vm) | 4.75V~26V | |
| 输出电流 | 1.1A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 256 | |
| 接口类型 | SPI | |
| 集成开关 | - | |
| 工作温度 | - |
商品概述
TMC5041是一款具备串行通信接口的双路高性能步进电机控制器及驱动IC。它将用于自动目标定位的灵活斜坡发生器与业界最先进的步进电机驱动器相结合。基于先进的StealthChop斩波器，该驱动器可确保无噪音运行、实现最高效率并提供最佳电机扭矩。高度集成、具备CoolStep等节能功能以及小尺寸设计，可实现小型化和可扩展系统。这种完整的片上解决方案将学习成本降至最低，同时提供出色的用户体验和高成本效益。
商品特性
- 两路两相步进电机
- 驱动能力高达2×1.1A线圈电流（2×1.5A峰值）
- 带SixPoint™斜坡的运动控制器
- 电压范围4.75…26V DC
- SPI接口
- 每轴有zx参考开关输入
- 最高分辨率可达每整步256细分
- StealthChop™实现极安静运行和平滑运动
- SpreadCycle™高动态电机控制斩波器
- StallGuard2™高精度无传感器电机负载检测
- CoolStep™电流控制，节能高达75%
- 被动制动和自由运转模式
- 全面保护与诊断功能
- 紧凑尺寸：7×7mm² QFN48封装
应用领域
- 闭路电视、安防
- 办公自动化
- 天线定位
- 电池供电应用
- 自动取款机、现金循环机、销售点终端
- 实验室自动化
- 液体处理
- 医疗领域
- 打印机和扫描仪
- 泵和阀门
