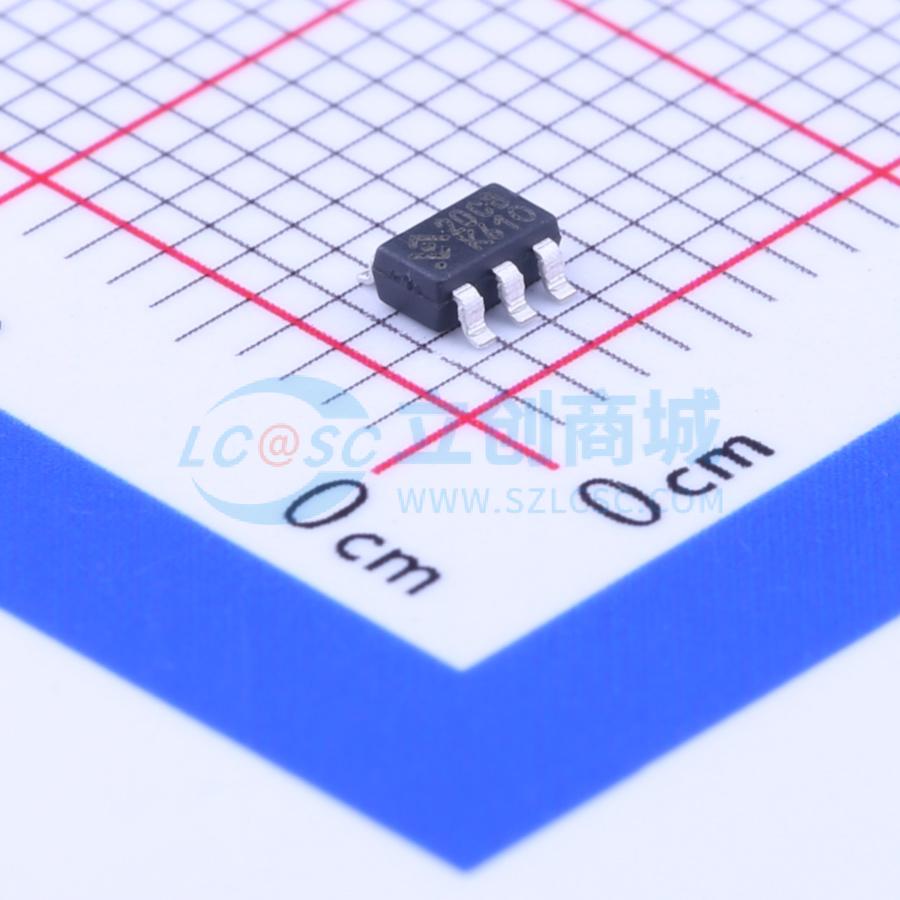

HY2120-CB

HY2120系列集成电路专为双节锂离子/锂聚合物可充电电池保护而设计，还集成了高精度电压检测器和延时电路。这些集成电路适用于保护双节可充电锂离子/锂聚合物电池组，防止过充电、过放电和过电流问题。

• 高精度电压检测电路
• 过充电检测电压V_CUn（n = 1,2）：4.10至4.50V，精度±25mV
• 过充电释放电压VCRn（n = 1,2）：3.90至4.30V，精度±50mV
• 过放电检测电压V_DLn（n = 1,2）：2.00至3.20V，精度±80mV
• 过放电释放电压VDRn（n = 1,2）：2.30至3.40V，精度±100mV
• 放电过电流检测电压（可选）
• 充电过电流检测电压（可选），精度±30mV
• 短路检测电压1.0V（固定），精度±0.4V
• 延时由内部电路产生（无需外部电容）
• 过充电延时典型值1000ms
• 过放电延时典型值110ms
• 放电过电流延时典型值10ms
• 充电过电流检测电压典型值7ms
• 短路延时典型值250μs
• 低电流消耗（带掉电功能的产品）
• 工作模式典型值5.0μA，最大值9.0μA（VDD = 7.8V）
• 超低掉电电流最大值0.1μA（VDD = 4.0V）
• 充电器连接引脚（CS引脚和OC引脚：绝对最大额定值 = 33V）采用高耐压器件
• 零电压电池充电功能“可用”/“不可用”可选
• 宽工作温度范围 -40°C至+85°C
• 小封装SOT - 23 - 6
• HY2120系列为无卤环保封装

• 双节锂离子可充电电池组
• 双节锂聚合物可充电电池组
