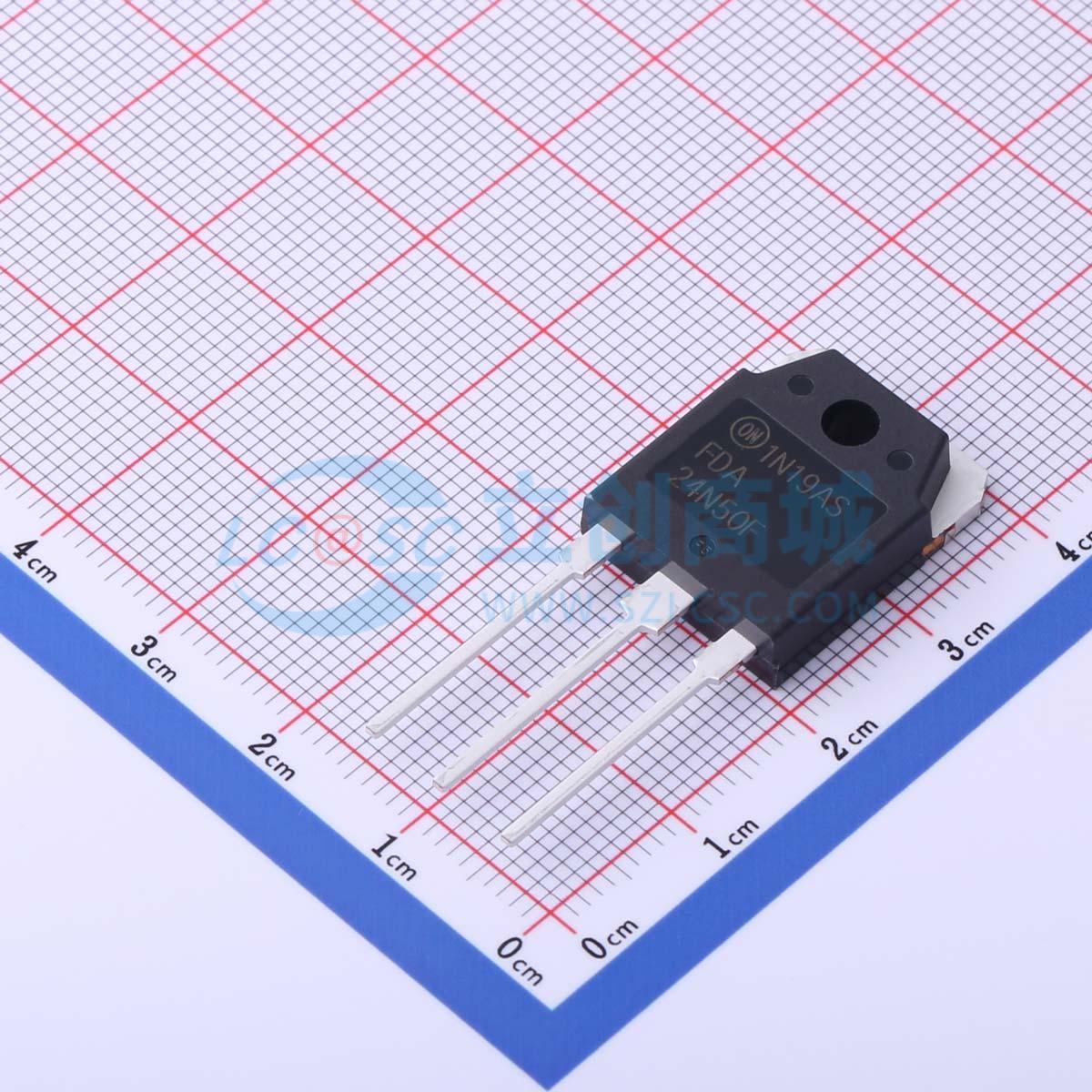

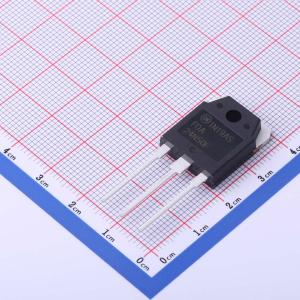

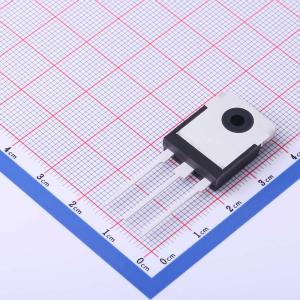

FDA24N50F
1个N沟道 耐压:500V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UniFETTM MOSFET 是基于平面条纹和 DMOS 技术的高压 MOSFET 系列。此 MOSFET 适用于降低导通电阻，提供更佳的开关性能以及更高的雪崩能量强度。UniFET FRFET MOSFET 的体二极管的逆向恢复性能由于终生控制而得以提高。其 trr 小于 100nsec，逆向 dv/dt 抗扰度为 15V/ns，而普通 MOSFET 的这两个指标分别为 200nsec 和4.5V/nsec 以上。因此，在 MOSFET 体二极管的性能非常重要的某些应用中，它可以消除附加组件，提高系统可靠性。此器件系列适用于开关电力转换器应用，如功率因数校正 (PFC)、平板显示屏 (FPD) TV 电源、ATX 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDA24N50F
- 商品编号
- C898137
- 商品封装
- TO-3PN
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 166mΩ@10V,12A | |
| 耗散功率(Pd) | 270W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 65nC@10V | |
| 输入电容(Ciss) | 4.31nF@25V | |
| 反向传输电容(Crss) | 48pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道增强型功率MOSFET采用仙童半导体公司专有的平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，并提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 43.5 A、300 V，RDS(on) = 69 mΩ（最大值）@ VGS = 10 V，ID = 21.75 A
- 低栅极电荷（典型值120 nC）
- 低Crss（典型值75 pF）
- 100%雪崩测试
应用领域
- 开关模式电源
- 有源功率因数校正（PFC）
- 电子灯镇流器
