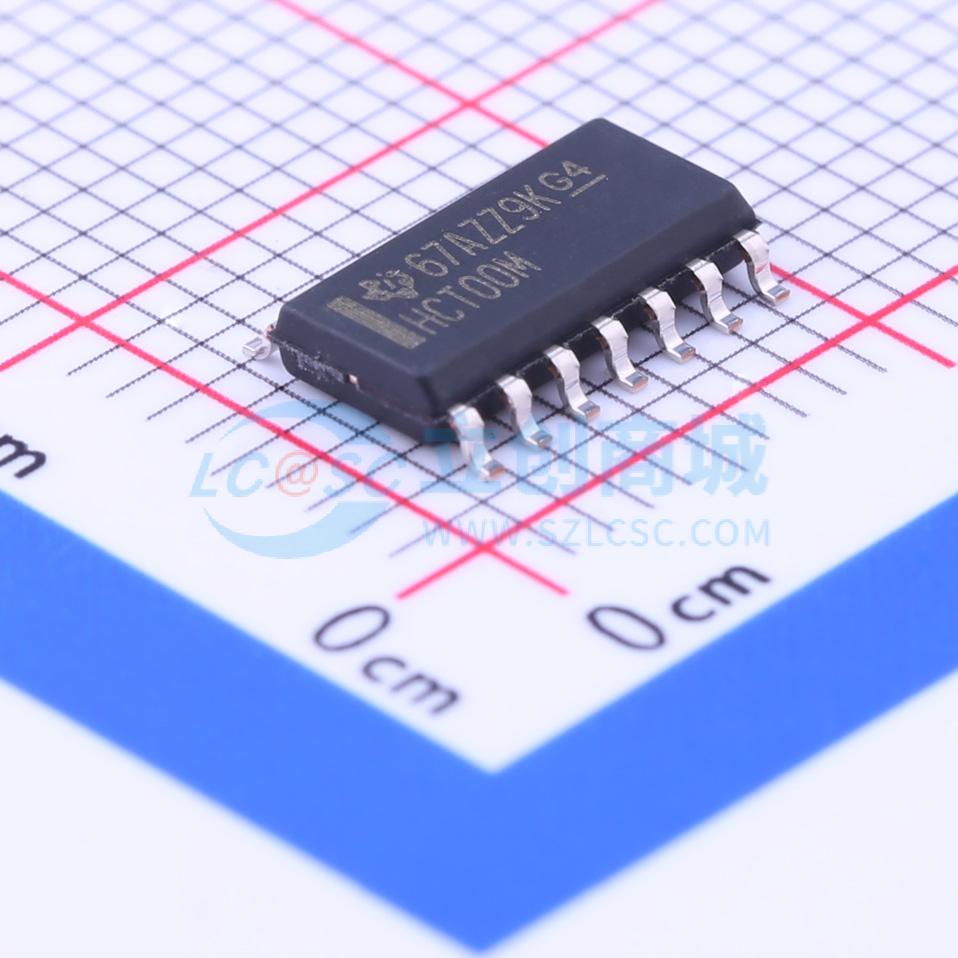

CD74HCT00M96
高速CMOS逻辑四路二输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT00 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT00M96
- 商品编号
- C6552
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 20ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
CD54HC00、CD74HC00、CD54HCT00和CD74HCT00逻辑门采用硅栅CMOS工艺，可实现与LSTTL门相近的工作速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都可驱动10个LSTTL负载，74HCT逻辑系列与标准74LS逻辑系列功能引脚兼容。
商品特性
- 输入带缓冲
- 在VCC=5V、CL=15pF、TA=25℃条件下，典型传输延迟为7ns
- 标准输出可承载10个LSTTL负载
- 总线驱动器输出可承载15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传输延迟和转换时间平衡
- 相比LSTTL逻辑IC，功耗显著降低
- HC类型工作电压范围为2V~6V
- HC类型具备高抗干扰能力：在VCC=5V时，NIL为VCC的30，NIH为VCC的30
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型可与CMOS输入兼容，在VOL、VOH条件下I1≤1μA
- 支持封装包含CERDIP、PDIP、SOIC
- 最大直流电源电压VCC范围为-0.5V~7V
- PDIP E封装热阻θJA典型值为80℃/W
- SOIC M封装热阻θJA典型值为86℃/W
- 密封封装或芯片最高结温为175℃
- 塑料封装最高结温为150℃
- 储存温度范围为-65℃~150℃
- 10秒焊接条件下最高引脚温度为300℃，SOIC封装仅引脚端头适用
- 工作状态下直流输入输出电压VI、VO范围为0V~VCC
- 输入上升下降时间最大值：2V条件下为1000ns，4.5V条件下为500ns，6V条件下为400ns
- CPD参数用于计算单个门的动态功耗，动态功耗计算公式为：PD=VCC²×fi×(CPD+CL)，其中fi为输入频率，CL为输出负载电容，VCC为电源电压
