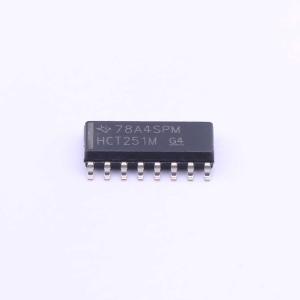

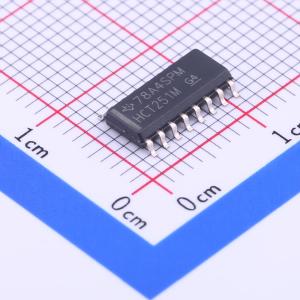

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT251M96

三态输出，八路输入多路复用器

描述: CD74HCT251 具有三态输出的高速 CMOS 逻辑 8 输入多路复用器
品牌名称: TI(德州仪器)
商品型号: CD74HCT251M96
商品编号: C6557
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

HC251和HCT251是带有三态输出的8通道数字多路复用器，采用高速硅栅CMOS工艺制造，兼具标准CMOS集成电路的低功耗特性，可驱动10个LSTTL负载。三态特性使其非常适合面向总线的系统中与总线线路接口。该多路复用器同时具有原码输出和反码输出，以及输出使能输入，输出使能必须处于低逻辑电平才能启用器件，当输出使能输入为高电平时，两个输出都处于高阻抗状态；器件启用后，数据选择输入的地址信息会决定哪个数据输入被传输到原码和反码输出端。HCT251在速度、功能和引脚方面与标准LS251兼容。

商品特性

可从8个二进制数据输入中选择1个
具备三态输出能力
同时提供原码输出和反码输出
在VCC=5V、CL=15pF、TA=25℃条件下，数据到输出的典型传播延迟为14ns
标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃~125℃
传播延迟和过渡时间平衡
相比LSTTL逻辑IC功耗显著降低
HC类型工作电压范围为2V~6V，高抗干扰能力，VCC=5V时，低电平噪声容限和高电平噪声容限均为VCC的30
HCT类型工作电压范围为4.5V~5.5V，可直接与LSTTL输入逻辑兼容，VIL最大值0.8V，VIH最小值2V，可与CMOS输入兼容，VOL、VOH条件下II≤1μA
直流电源电压最大值范围为-0.5V~7V
每个输出的直流漏电流范围为±25mA（-0.5V<VO<VCC+0.5V）
VCC或接地电流最大范围为±50mA
最大结温150℃，最大存储温度范围-65℃~150℃，10秒焊接的最大引线温度为300℃
对应型号及封装：CD54HC251、CD54HCT251采用CERDIP封装，CD74HC251、CD74HCT251提供PDIP、SOIC封装

应用领域

面向总线的系统的总线线路接口

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	8/1
	灌电流(IOL)	4mA

	属性	参数值
	拉电流(IOH)	4mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	14ns@5V,15pF
	静态电流(Iq)	160uA
	功能特性	三态输出；输出使能高阻
	系列	74HCT
