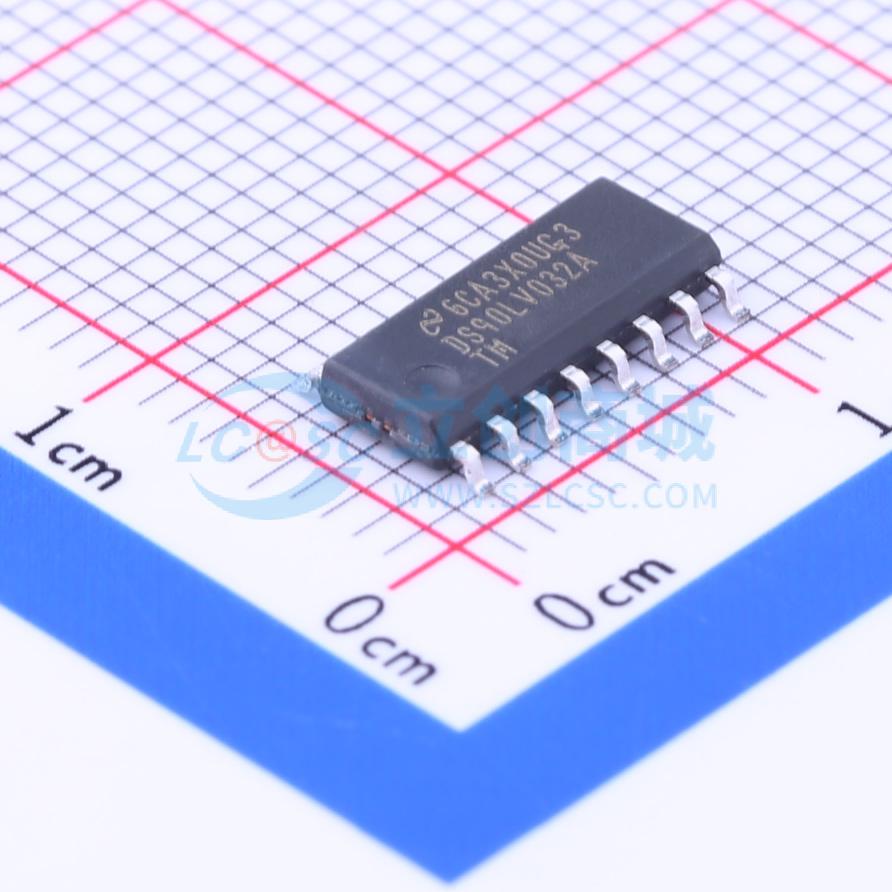

温馨提醒：图片仅供参考，商品以实物为准
DS90LV032ATMX/NOPB
3V LVDS 四通道CMOS差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV032A 是一个四通道CMOS差分线接收器，设计用于需要超低功耗和高数据速率的应用。该设备支持超过400 Mbps (200 MHz) 的数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV032ATMX/NOPB
- 商品编号
- C6647
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 故障安全 |
商品概述
DS90LV032A是一款四路CMOS差分线路接收器，设计用于需要超低功耗和高数据速率的应用，采用低电压差分信号LVDS技术，支持超过400Mbps即200MHz的数据速率。该器件接收典型值350mV的低压差分输入信号，将其转换为3V CMOS输出电平，支持三态功能可用于输出多路复用，还支持开路、短路以及100Ω端接输入故障安全，所有故障安全条件下接收器输出为高电平。该器件可搭配配套LVDS线路驱动器，为高速点对点接口应用提供替代高功耗PECL或ECL器件的方案。
商品特性
- 开关速率可达400Mbps（200MHz）
- 通道间偏移典型值0.1ns
- 差分偏移典型值0.1ns
- 最大传输延迟3.3ns
- 采用3.3V电源设计
- LVDS输入掉电后呈高阻态
- 低功耗设计，3.3V静态功耗为40mW
- 可与现有5V LVDS网络互操作
- 可接受典型值350mV的小幅摆幅VID
- 支持开路、短路、端接输入故障安全
- 符合ANSI/TIA/EIA-644标准
- 工业级工作温度范围为-40℃至85℃
- 提供SOIC和TSSOP封装
- ESD等级：HBM≥4.5kV，EIAJ≥250V
应用领域
- 建筑自动化
- 工厂自动化
- 电网基础设施
