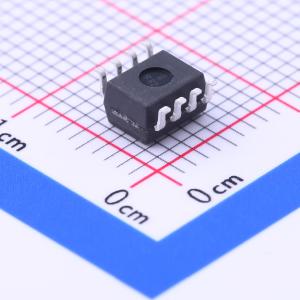

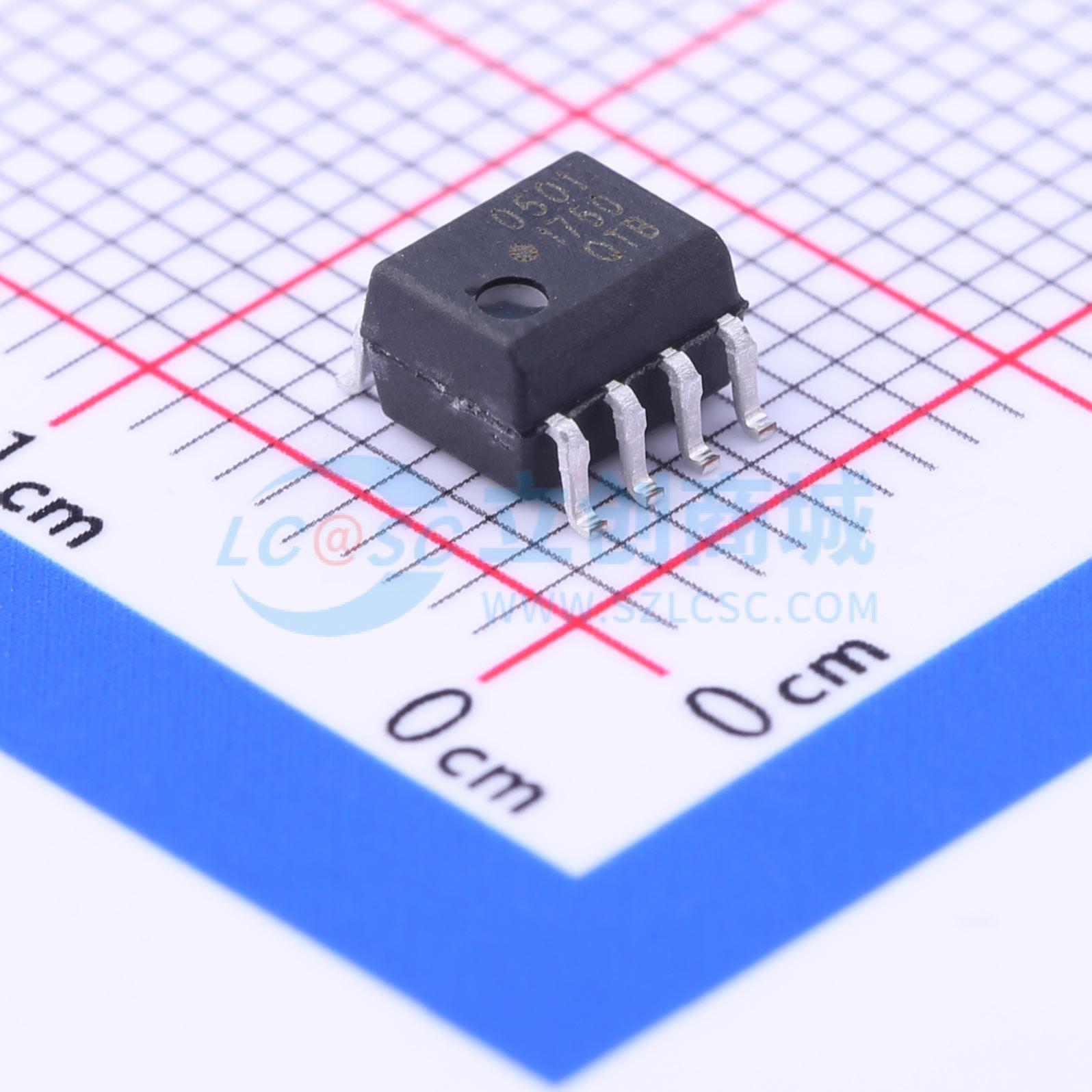

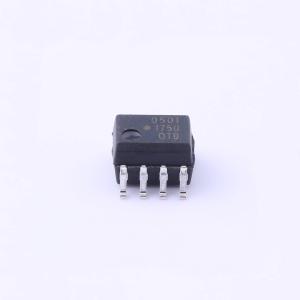

HCPL-0501-500E

DC输入 1通道 隔离电压(rms):3750V

描述

这些二极管-晶体管光耦合器在LED和集成光电探测器之间使用绝缘层，以在输入和输出之间提供电气绝缘。通过减少基极-集电极电容，光电二极管偏置和输出晶体管集电极的独立连接可将速度提高到传统光电晶体管耦合器的一百倍。这些单通道光耦合器有8引脚DIP、SO-8和宽体封装配置。适用于TTL/CMOS、TTL/LSTTL或宽带模拟应用。这些器件在IF = 16 mA时的电流传输比（CTR）最小为7%。适用于高速TTL/TTL应用。通过输入LED的标准16 mA TTL灌电流将为1个TTL负载和一个5.6 kΩ上拉电阻提供足够的输出电流。这些器件在IF = 16 mA时的电流传输比（CTR）最小为19%。

品牌名称

Broadcom(博通)

商品型号

HCPL-0501-500E

商品编号

C6673

商品封装

SO-8​

包装方式

编带

商品毛重

0.495克(g)
