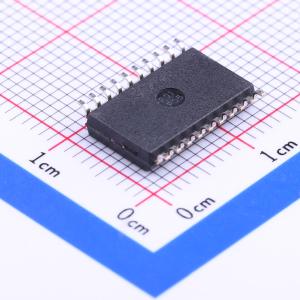

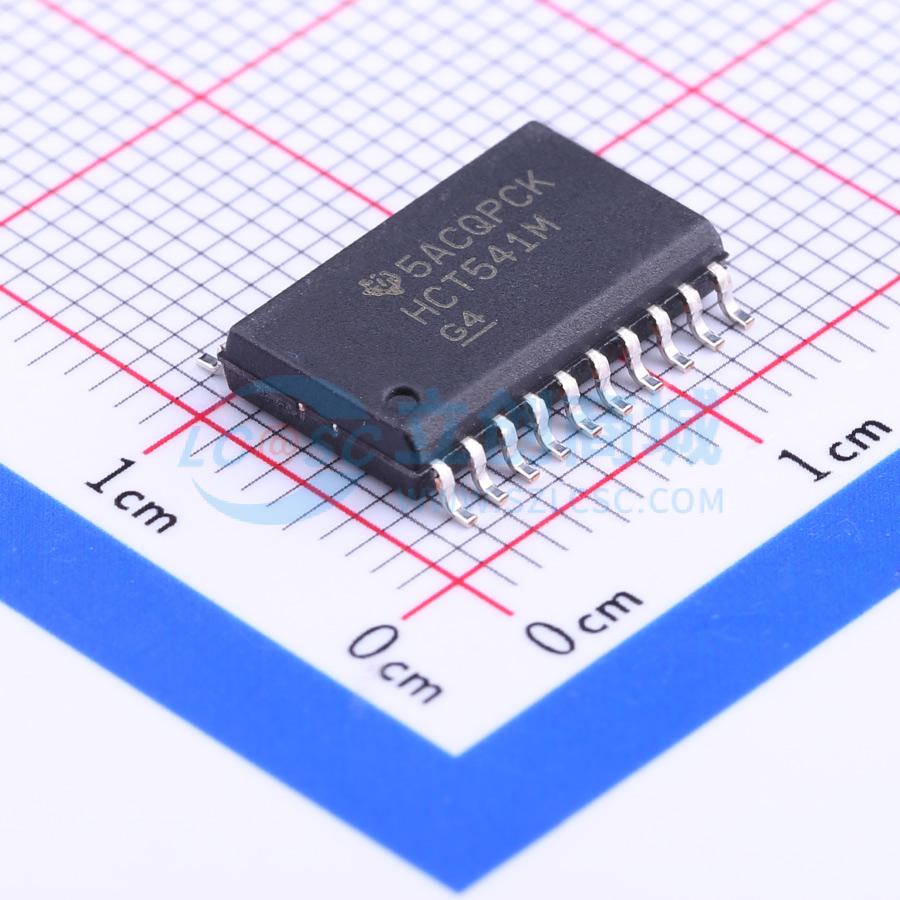

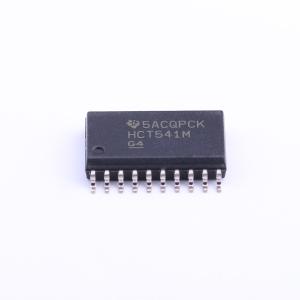

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT541M96
三态输出，八路缓冲器和线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT541 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT541M96
- 商品编号
- C6560
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | - | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 系列 | 74HCT | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 28ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
HC540和CD74HCT540为带三态输出的反相八进制缓冲器与线驱动器，可驱动15个LSTTL负载；HC541和HCT541为带三态输出的同相八进制缓冲器与线驱动器，可驱动15个LSTTL负载。输出使能OE1和OE2控制三态输出，若OE1或OE2任意一个为高电平，输出将处于高阻态；需要输出数据时，OE1和OE2必须都为低电平。
商品特性
- 提供反相型HC540、CD74HCT540，同相型HC541、HCT541两种产品类型
- 输入带缓冲
- 具备三态输出
- 具备总线线路驱动能力
- VCC为5V、CL为15pF、TA为25℃时，典型传播延迟为9ns
- 温度范围内扇出参数：标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围为-55℃~125℃
- 拥有均衡的传播延迟和过渡时间
- 相比LSTTL逻辑IC可大幅降低功耗
- HC类型工作电压范围为2V~6V，VCC为5V时高抗干扰度，NIL、NIH均为VCC的30
- HCT类型工作电压范围为4.5V~5.5V，可直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V，兼容CMOS输入，VOL、VOH条件下I1≤1μA
- 直流电源电压最大额定范围为-0.5V~7V
- 工作条件下直流输入输出电压范围为0V~VCC
- 输入上升下降时间最大值：2V条件下1000ns，4.5V条件下500ns，6V条件下400ns
- 不同封装典型热阻θJA：PDIP封装为69℃/W，SOIC封装为58℃/W，TSSOP封装为83℃/W
- 最高结温为150℃，存储温度范围为-65℃~150℃，焊接10s条件下最高引脚温度为300℃
应用领域
- 总线信号驱动
- 逻辑信号缓冲
