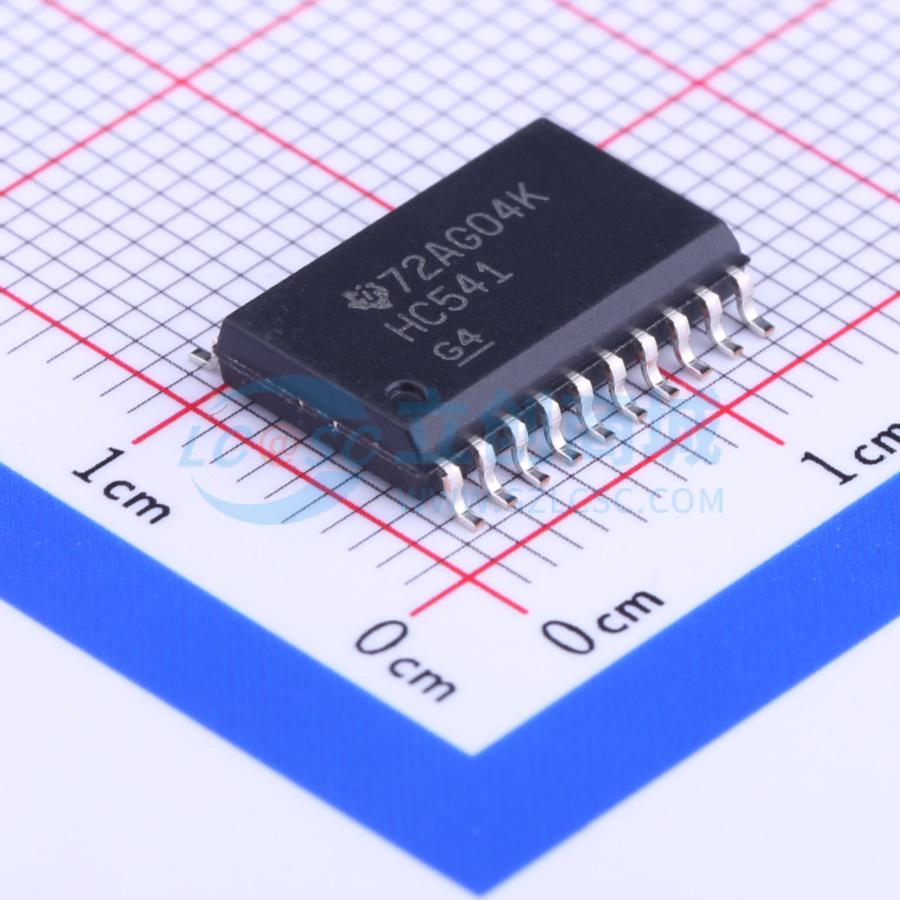

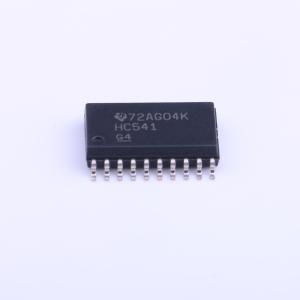

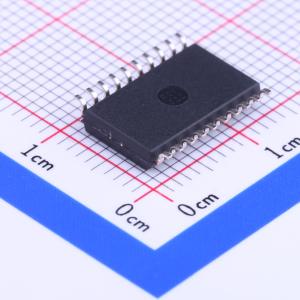

SN74HC541DWR
SN74HC541DWR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC541 具有三态输出的 8 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC541DWR
- 商品编号
- C6757
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 23ns@4.5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这是八缓冲器与线路驱动器,引脚布局为输入与输出分置在封装的相对两侧,该布局可优化印刷电路板布局设计。三态输出由双输入或非门控制,若任意一个输出使能输入为高电平,全部八个输出都将处于高阻态,对应型号可在输出端输出真数据,提供多种封装规格,包含SN54HC541、SN74HC541系列。
商品特性
- 宽工作电压范围为2V~6V
- 大电流三态输出可直接驱动总线,最多可驱动15个LSTTL负载
- 低功耗,最大电源电流Icc为80μA
- 典型传播延迟tpd为10ns
- 5V电压下输出驱动能力为±6mA
- 最大输入电流为1μA
- 采用数据流直通引脚排列,所有输入都位于输出的相对侧
- 所有未使用输入端必须接VCC或GND,以保证器件正常工作
- 电源电压最大范围为-0.5V~7V
- 输入钳位电流最大为±20mA,输出钳位电流最大为±20mA
- 连续输出电流最大为±35mA,VCC或GND的连续电流最大为±70mA
- 存储温度范围为-65℃~150℃
- 不同封装热阻抗参数:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
应用领域
- 总线驱动
- 信号缓冲与线路驱动
