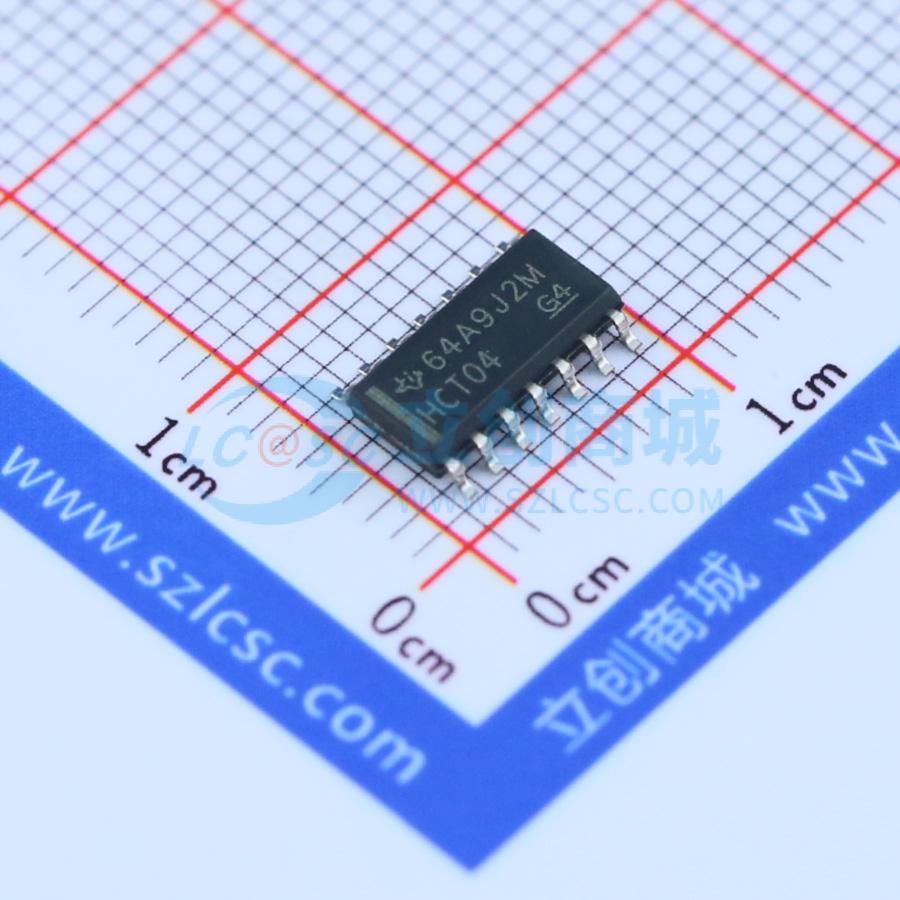

SN74HCT04DR
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT04 具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT04DR
- 商品编号
- C6766
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 传播延迟(tpd) | 18ns@5.5V,50pF | |
| 系列 | 74HCT | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
该器件包含六个独立反相器，采用正逻辑，实现布尔功能Y等于A的非，提供多种封装规格。
商品特性
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 低功耗，最大电源电流Icc为20μA
- 典型传播延迟tpd为13ns
- 5V电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输入兼容TTL电压电平
- NC标记表示无内部连接
- 最大额定电源电压范围为-0.5V~7V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±25mA
- 流经VCC或接地端的连续电流最大为±50mA
- 不同封装热阻参数：D封装86℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接VCC或接地，以保证器件正常工作
- 应力超出最大额定值可能会对器件造成永久性损坏，仅为应力额定值，不保证在超出推荐工作条件的场景下可正常工作，长时间处于最大额定值条件可能影响器件可靠性
- 开关特性测试条件为推荐工作环境温度下，负载电容CL=50pF
