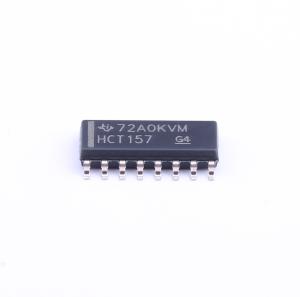

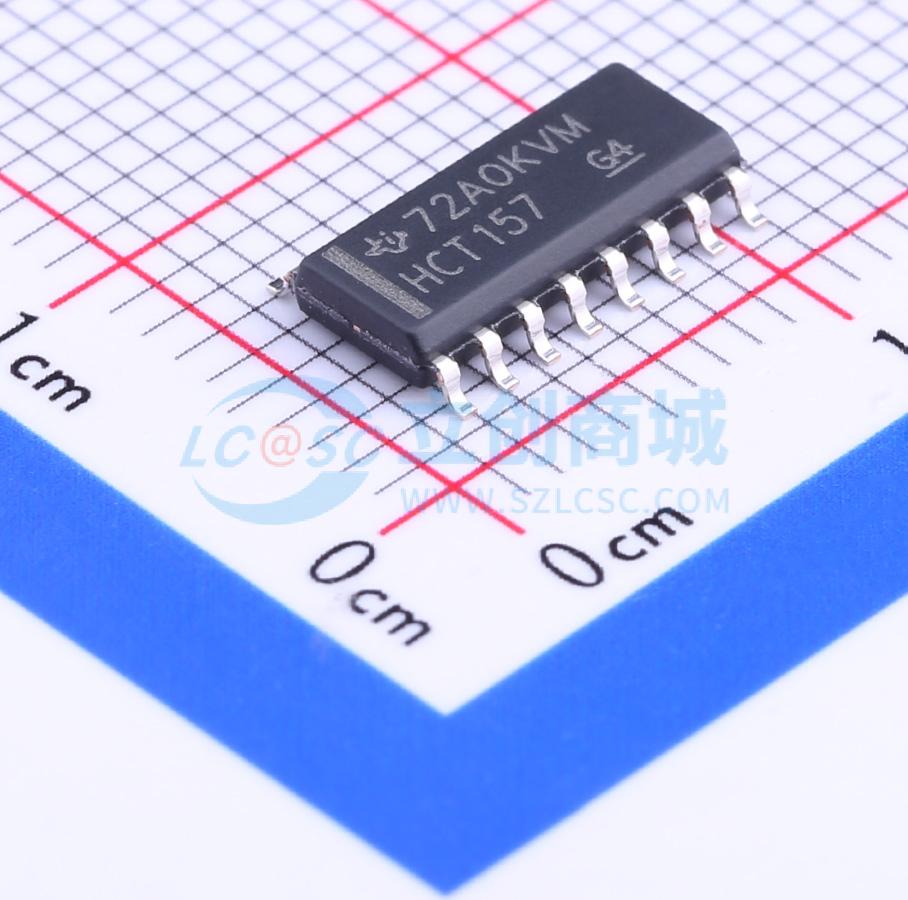

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT157DR
SN74HCT157DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT157 四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT157DR
- 商品编号
- C6771
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 29ns@5.5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - | |
| 系列 | 74HCT |
商品概述
本器件为数据选择器/多路复用器，内置反相器和驱动器，可为四个输出门提供完整的数据选择。提供了一个独立的选通(G)输入。可从两个源中选择一个4位字，并将其路由到四个输出端。
商品特性
- 工作电压范围为 4.5 V 至 5.5 V
- 大电流输出最高可驱动15个LSTTL负载
- 典型tpd = 15 ns
- 低功耗，ICC最大为80 μA
- 5 V下输出驱动电流为±6 mA
- 输入电流最大为1 μA
- 输入兼容TTL电平
- 带缓冲输入与输出
