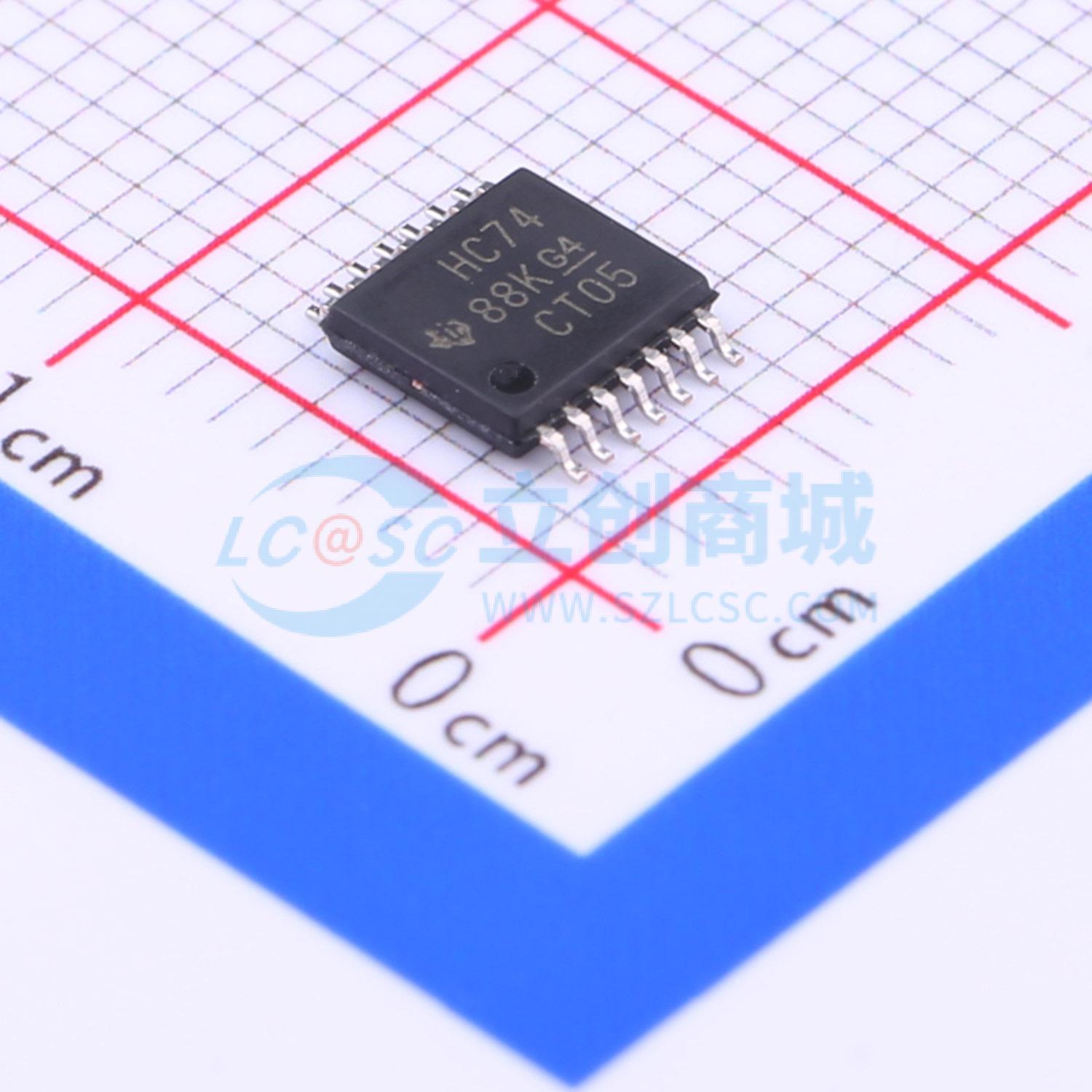

温馨提醒：图片仅供参考，商品以实物为准
SN74HC74PWR
双D型正边沿触发触发器，带清除和预置功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HC74 具有清零和预设功能的双路 D 类上升沿触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC74PWR
- 商品编号
- C6761
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 30ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 21ns | |
| 保持时间 | - |
商品概述
SNx4HC74器件包含两个独立的D型正边沿触发触发器。当预置或清零输入为低电平时，无论其他输入的电平如何，都会对输出进行置位或复位。当预置端和清零端处于非激活高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的上升沿传输至输出。时钟触发发生在某一电压电平，与时钟CLK的上升时间无直接关系，保持时间间隔结束后，改变D输入端的数据不会影响输出端的电平。
商品特性
- 工作电压范围宽，为2V~6V
- 输出可驱动最多10个LSTTL负载
- 功耗低，电源电流Icc最高为40μA
- 典型传输延迟tpd为15ns
- 在5V电压下输出驱动电流为±4mA
- 输入电流极低，为1μA
应用领域
- 超声系统
- 风扇
- 实验室仪器
- 吸尘器
- 视频通信系统
- 有线IP电话
