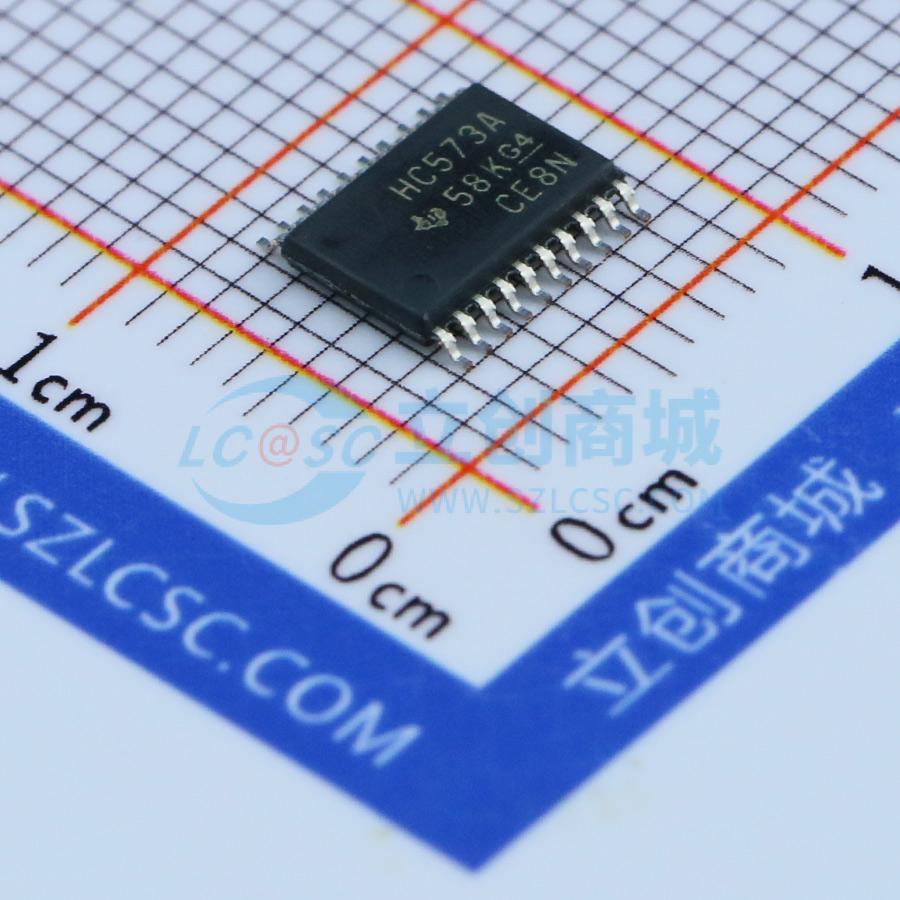

SN74HC573APWR

具有三态输出的八路透明D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC573A 具有三态输出的八路透明 D 类锁存器
品牌名称: TI(德州仪器)
商品型号: SN74HC573APWR
商品编号: C6759
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

本产品是八位透明D型锁存器，带有三态输出，专门设计用于驱动高容性或相对低阻抗负载。当锁存使能输入为高电平时，Q输出会跟随数据输入变化；当锁存使能为低电平时，Q输出锁存，保持已建立的数据。缓冲输出使能输入可将八个输出置于正常逻辑状态（高或低逻辑电平）或高阻抗状态；高阻抗状态下，输出不会对总线产生明显的负载或驱动，高阻抗特性和增强的驱动能力使得无需接口或上拉组件即可驱动总线。输出使能不能影响锁存器的内部操作，输出处于高阻抗状态时，仍可保留旧数据或输入新数据。为确保在上电或掉电期间保持高阻抗状态，输出使能端应通过上拉电阻连接到电源，电阻的最小值由驱动器的灌电流能力决定。器件所有未使用的输入必须接电源或地，以保证器件正常工作，现有SN54HC573A、SN74HC573A两种类型，提供多种封装规格。

商品特性

工作电压范围为2V~6V
大电流三态输出可直接驱动总线，最多可驱动15个LSTTL负载
功耗低，电源电流Icc最大为80μA
典型传输延迟tpd为21ns
5V电压下输出驱动电流为±6mA
最大输入电流为1μA
采用总线结构引脚排列
电源电压最大范围为-0.5V~7V
输入钳位电流为±20mA
输出钳位电流为±20mA
连续输出电流为±35mA
流经电源或地的连续电流为±70mA
不同封装热阻抗：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，PW封装83℃/W
存储温度范围为-65℃~150℃

应用领域

用于实现缓冲寄存器
用于实现I/O端口
用于实现双向总线驱动器
用于实现工作寄存器

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	7.8mA
	灌电流(IOL)	7.8mA

	属性	参数值
	传播延迟(tpd)	23ns
	系列	74HC
	工作温度	-40℃~+85℃
	建立时间	9ns
	保持时间	5ns
	静态电流(Iq)	80uA
