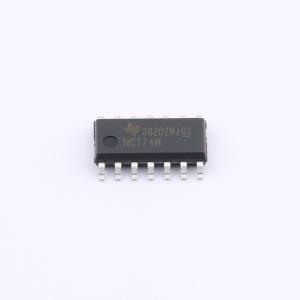

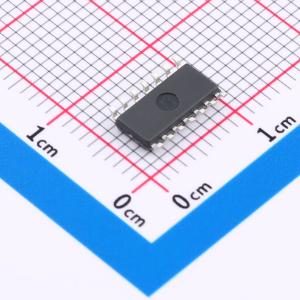

CD74HCT74M96

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

宽工作温度范围：-55°C 至 125°C
平衡的传播延迟和过渡时间
与 LSTTL 逻辑 IC 相比，显著降低功耗
HC 类型：
- 2V 至 6V 工作
- 高抗噪性：在 Vcc = 5V 时，NIL = 30%，NIH = 30% 的 Vcc
HCT 类型：
- 4.5V 至 5.5V 工作
- 直接 LSTTL 输入逻辑兼容性，VIL = 0.8V（最大），VIH = 2V（最小）
- CMOS 输入兼容性，在 VO L、VO H 时 ≤1μA
’HC74 和 ’HCT74 采用硅栅 CMOS 技术，实现与 LSTTL 部件相当的运行速度。它们具有标准 CMOS 集成电路的低功耗特性，同时能够驱动 10 个 LSTTL 负载。
该触发器具有独立的 DATA、SET、RESET 和 CLOCK 输入以及 Q 和 Q 输出。在时钟脉冲的正跳变期间，数据输入处的逻辑电平被传输到输出。SET 和 RESET 与时钟无关，通过相应输入处的低电平实现。
HCT 逻辑系列在功能和引脚方面与标准 LS 逻辑系列兼容。
