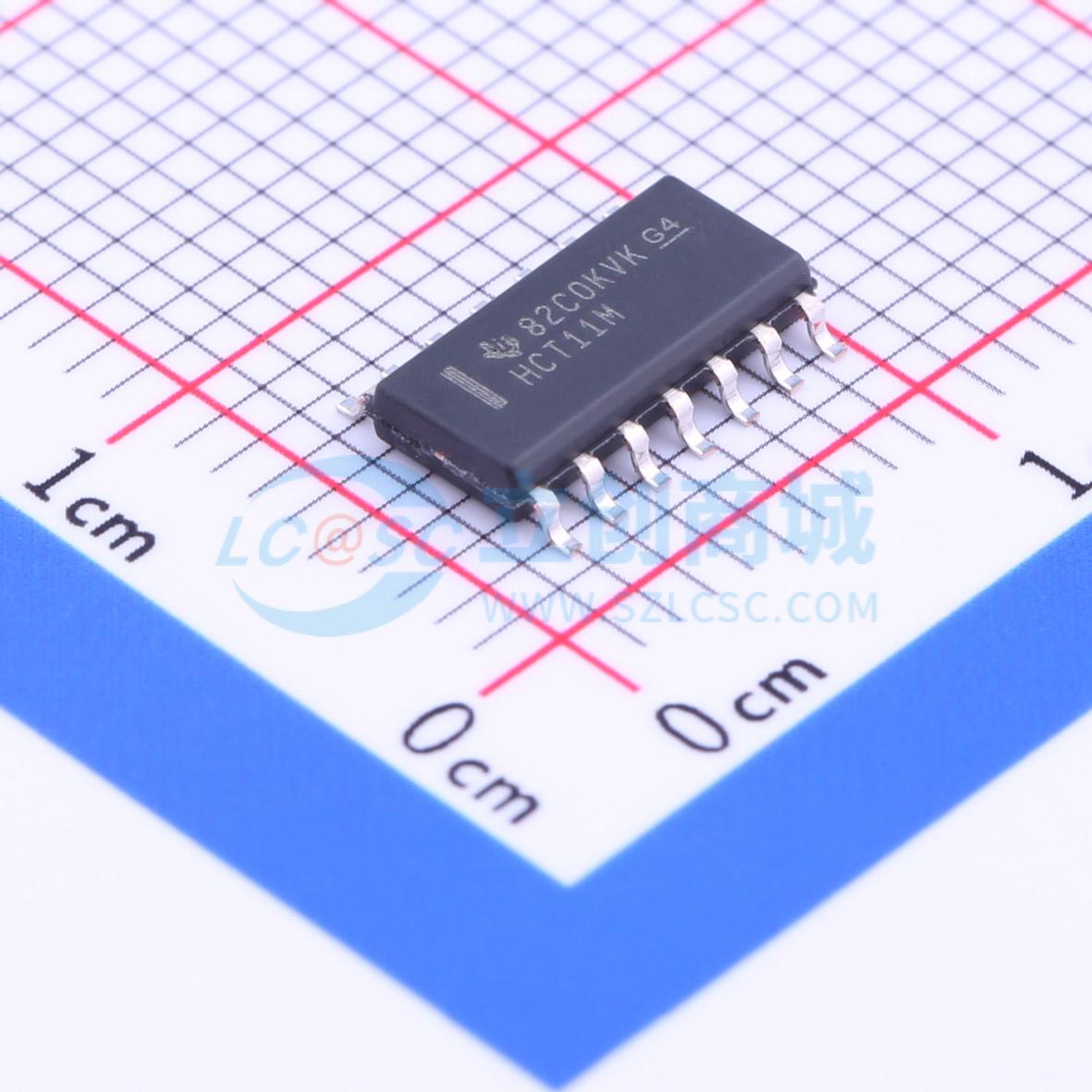

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT11M96
高速CMOS逻辑，三3输入与门
- 描述
- CD74HCT11 具有 TTL 兼容输入的 3 通道、3 输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT11M96
- 商品编号
- C6553
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 28ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
HC11和HCT11逻辑门采用硅栅CMOS工艺，可实现类似LSTTL门的工作速度，同时具备标准CMOS集成电路的低功耗特性。所有器件都可驱动10个LSTTL负载，HCT逻辑系列与标准LS逻辑系列功能和引脚兼容，可提供的型号包括CD54HC11、CD54HCT11、CD74HC11、CD74HCT11，可用封装包括CERDIP、PDIP、SOIC。
商品特性
- 输入带缓冲设计
- 典型传输延迟：VCC=5V、CL=15pF、TA=25℃时为8ns
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传输延迟和过渡时间平衡
- 相比LSTTL逻辑IC功耗更低
- HC类型工作电压范围为2V~6V
- HC类型具备高抗干扰能力，VCC=5V时NIL、NIH均为VCC的30%
- HCT类型工作电压范围为4.5V~5.5V
- HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
- HCT类型可与CMOS输入兼容，VOL、VOH状态下I1≤1μA
- 直流电源电压最大值范围为-0.5V~7V
- 直流输出二极管电流最大为±20mA
- 最大结温：密封封装或芯片为175℃，塑料封装为150℃
- 最大存储温度范围为-65℃~150℃
- 最大焊接温度（焊接10秒）为300℃
- 工作条件下温度范围TA为-55℃~125℃
- 直流输入输出电压范围为0V~VCC
- 输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns
- CPD可用于计算单门动态功耗，动态功耗计算公式为PD=VCC²×fi×(CPD+CL)，其中fi为输入频率，CL为输出负载电容，VCC为电源电压
- PDIP封装热阻θJA典型值为80℃/W，SOIC封装热阻θJA典型值为86℃/W
