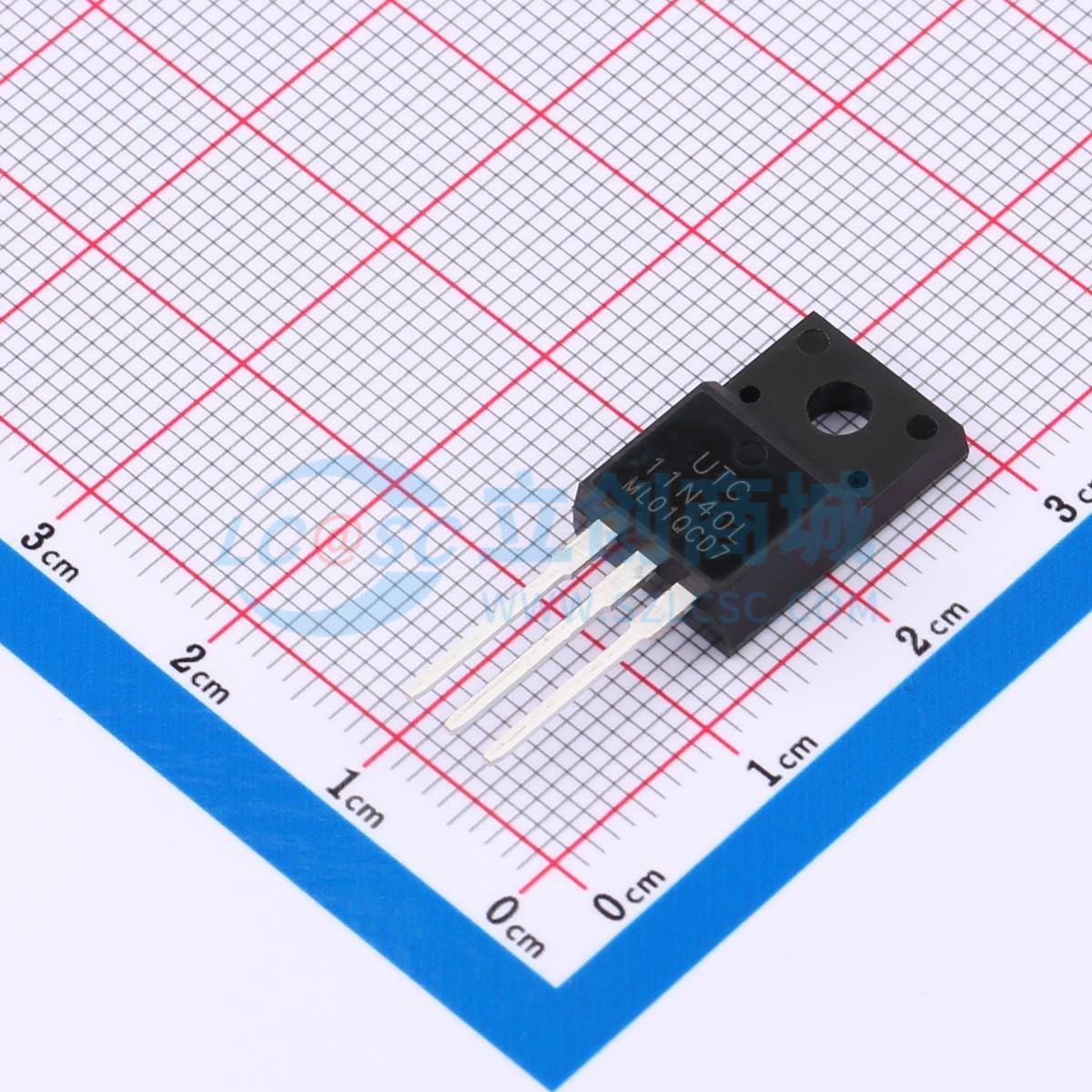

温馨提醒：图片仅供参考，商品以实物为准
11N40L-TF1-T
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UTC 11N40-ML 是一款高压功率 MOSFET，采用先进的沟槽式 MOSFET 设计，具备更优的特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率 MOSFET 通常用于开关电源和适配器的高速开关应用。
- 品牌名称
- UTC(友顺)
- 商品型号
- 11N40L-TF1-T
- 商品编号
- C5310393
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 550mΩ@10V | |
| 耗散功率(Pd) | 35W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23nC@10V | |
| 输入电容(Ciss) | 940pF | |
| 反向传输电容(Crss) | 9.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品概述
UTC 24NM65 采用超级结 MOSFET 结构，具备出色的特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电力应用的 AC-DC 转换器。
商品特性
- 当 VGS = 10V、ID = 5.5A 时,RDS(ON) ≤ 0.55 Ω
- 快速开关能力
- 经过雪崩能量测试
- 改善 dv/dt 能力,高抗扰性
应用领域
- 开关电源的高速开关应用
- 适配器
