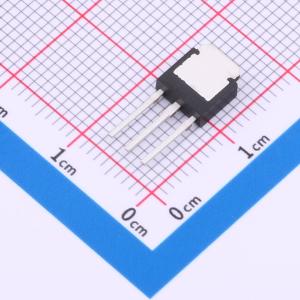

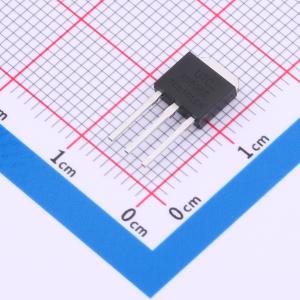

温馨提醒：图片仅供参考，商品以实物为准
4N60KG-TM3-T
4.0A、600V N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 4N60K 是一款高压功率 MOSFET，其设计具备更优特性，如开关时间快、栅极电荷低、导通电阻低，且具有高抗雪崩特性。这款功率 MOSFET 通常用于电源、PWM 电机控制、高效 DC - DC 转换器和桥接电路等高速开关应用中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 4N60KG-TM3-T
- 商品编号
- C5310409
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 2.2Ω@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@10V | |
| 输入电容(Ciss) | 520pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品概述
UTC 10N65 是一款高压大电流功率 MOSFET，具备快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性等优良特性。该功率 MOSFET 通常用于电源、PWM 电机控制、高效 DC - DC 转换器和桥式电路等高速开关应用。
商品特性
- RDS(ON) < 2.5Ω @VGS = 10 V
- 超低栅极电荷(典型值15 nC)
- 低反向传输电容(CRSS = 典型值8.0 pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高耐用性
应用领域
-电源-PWM电机控制-高效DC-DC转换器-桥接电路
