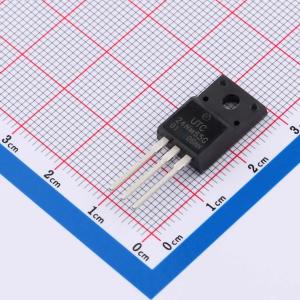

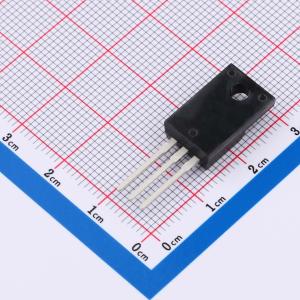

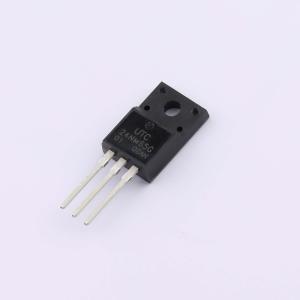

温馨提醒：图片仅供参考，商品以实物为准
24NM65G-TF1-T
24A、650V N沟道超结MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 24NM65是一款超结MOSFET结构器件，旨在具备更优良的特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率MOSFET通常用于电力应用的AC - DC转换器中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 24NM65G-TF1-T
- 商品编号
- C5310400
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 54A | |
| 导通电阻(RDS(on)) | 160mΩ@10V | |
| 耗散功率(Pd) | 32W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 66nC@10V | |
| 输入电容(Ciss) | 1.98nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.2nF |
商品概述
UTC 12N70-TC 是一款高压、大电流功率 MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率 MOSFET 通常用于电源、PWM 电机控制、高效 AC-DC 转换器和桥式电路等高速开关应用。
商品特性
- 在 VGS = 10V、ID = 12A 条件下,RDS(ON) ≤ 0.16 Ω
- 高开关速度
- 经过 100% 雪崩测试
应用领域
- 电力应用的 AC-DC 转换器
