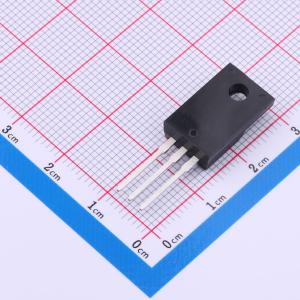

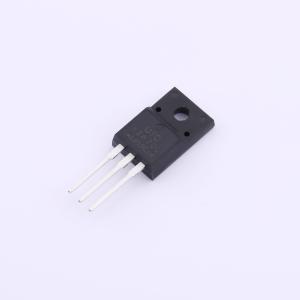

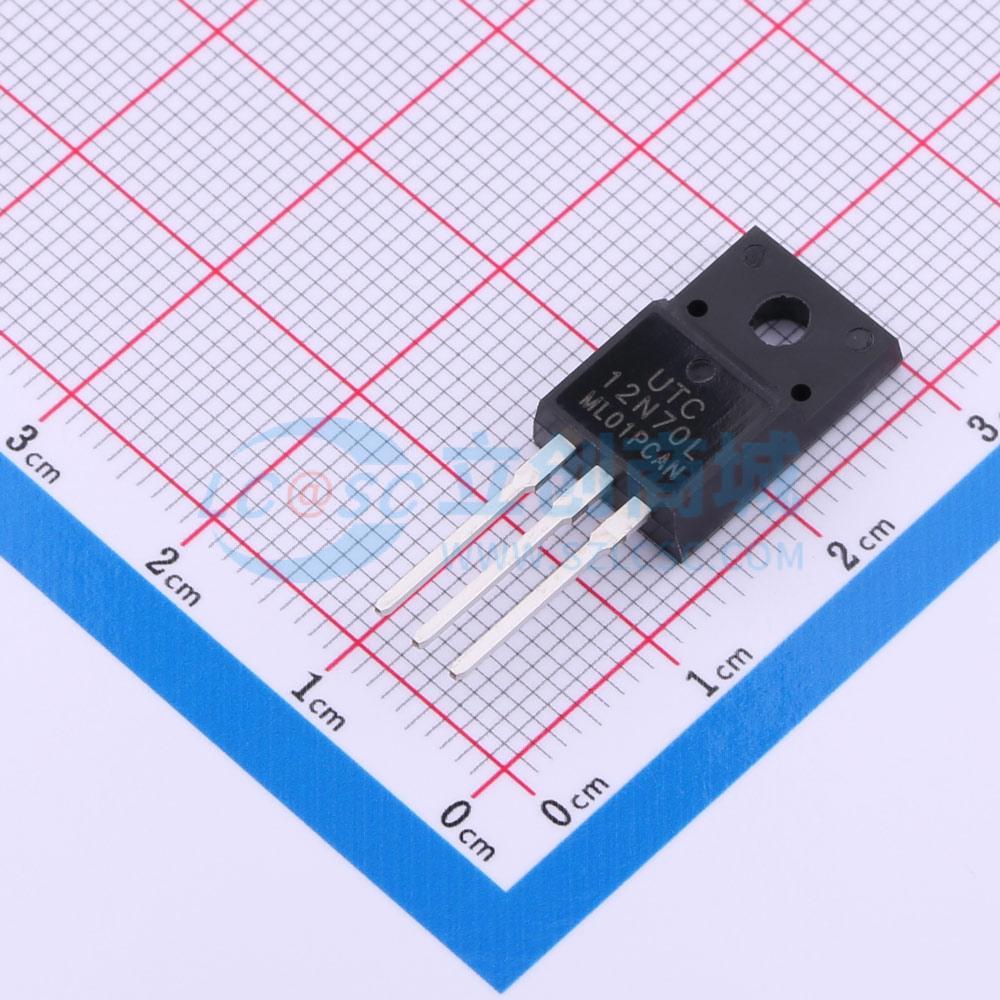

温馨提醒：图片仅供参考，商品以实物为准
12N70L-TF1-T
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UTC 12N70-TC 是一款高压大电流功率 MOSFET，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率 MOSFET 通常用于电源、PWM 电机控制、高效 AC - DC 转换器和桥式电路等高速开关应用中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 12N70L-TF1-T
- 商品编号
- C5310395
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 900mΩ@10V | |
| 耗散功率(Pd) | 36W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 32.5nC@10V | |
| 输入电容(Ciss) | 1.82nF | |
| 反向传输电容(Crss) | 4.6pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
UTC 18N65-ML是一款高压功率MOSFET，采用先进的沟槽MOSFET设计，具备更优异的特性，如快速开关时间、低栅极电荷、低导通电阻和高雪崩耐量特性。该功率MOSFET通常用于开关电源和适配器的高速开关应用。
商品特性
- RDS(ON) ≤ 0.9Ω @ VGS = 10V,ID = 6.0A
- 快速开关
- 改善的 dv/dt 能力
应用领域
- 电源
- PWM 电机控制
- 高效 AC-DC 转换器
- 桥式电路
