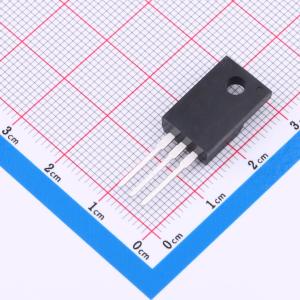

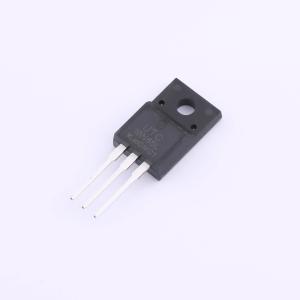

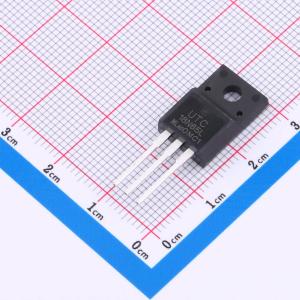

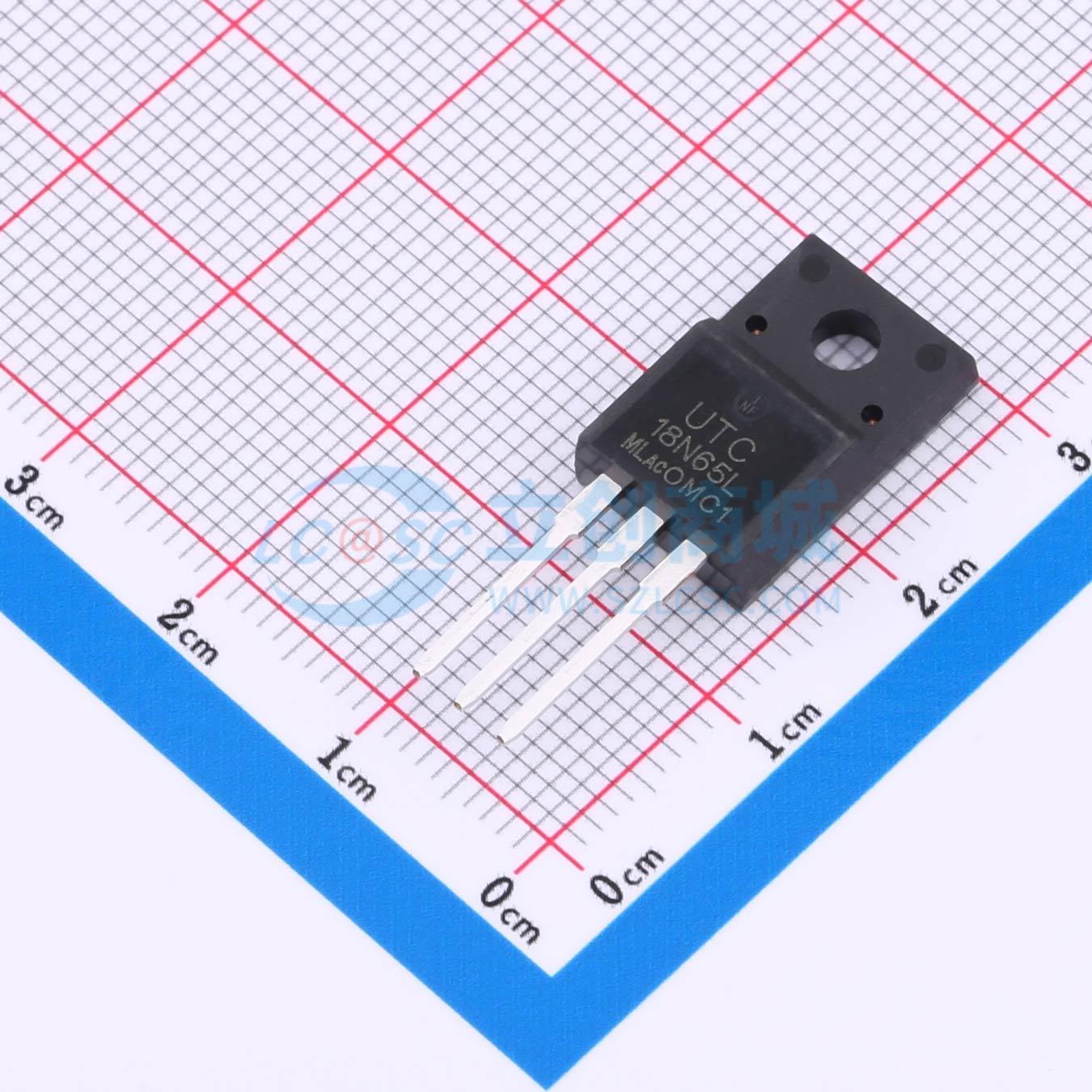

温馨提醒：图片仅供参考，商品以实物为准
18N65L-TF1-T
N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 18N65-ML 是一款高压功率 MOSFET，采用先进的沟槽式 MOSFET 设计，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率 MOSFET 通常用于开关电源和适配器的高速开关应用。
- 品牌名称
- UTC(友顺)
- 商品型号
- 18N65L-TF1-T
- 商品编号
- C5310398
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.382克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 430mΩ@10V,9A | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.2nF@25V | |
| 反向传输电容(Crss) | 12pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 262pF |
商品概述
UTC 12NM80 是一款超结 MOSFET 结构器件，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电力应用的 AC-DC 转换器中。
商品特性
- 在 VGS = 10V、ID = 6.0A 条件下，RDS(ON) ≤ 0.42Ω
- 快速开关能力
- 经过雪崩能量测试
- 改善的 dv/dt 能力，高抗扰性
