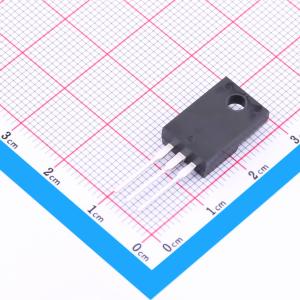

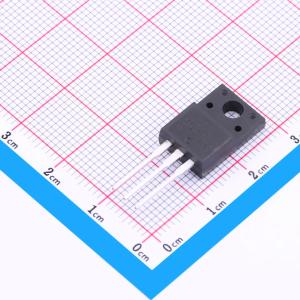

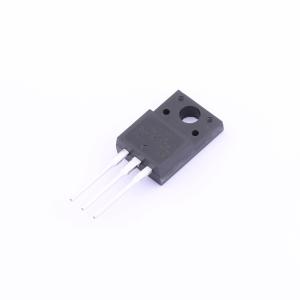

温馨提醒：图片仅供参考，商品以实物为准
4N90CL-TF3-T
4.0A、900V N沟道功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC 4N90C 是一款功率 MOSFET 结构器件，其设计旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电力应用的 AC-DC 转换器中。
- 品牌名称
- UTC(友顺)
- 商品型号
- 4N90CL-TF3-T
- 商品编号
- C5310389
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 900V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 4.5Ω@10V,2A | |
| 耗散功率(Pd) | 28W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 21nC@10V | |
| 输入电容(Ciss) | 544pF@25V | |
| 反向传输电容(Crss) | 7.5pF@25V | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 65pF |
商品特性
- TrenchFET功率MOSFET：额定电压1.8 V
- 栅源极静电放电保护
- 高端开关
- 低导通电阻：0.4Ω（最大值）
- 低阈值：0.7 V（典型值）
- 快速开关速度：10 ns
- 适用于汽车及其他需要DFN1006 - 3L封装的应用的S前缀型号
- 易于驱动开关
- 低失调（误差）电压
- 低电压运行
- 高速电路
- 低电池电压运行
应用领域
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器
- 电池供电系统
- 电源转换电路
- 负载/电源开关：手机、寻呼机
