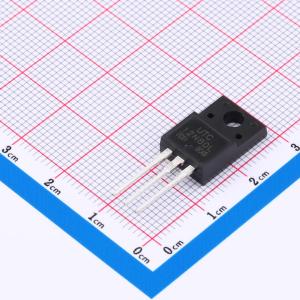

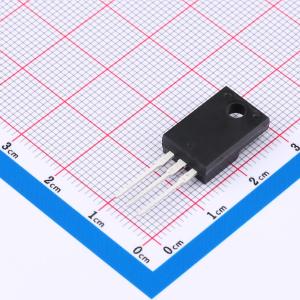

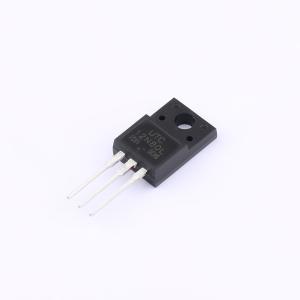

12N80L-TF3-T
N沟道800V 12A功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款N沟道增强型功率MOSFET，采用先进技术，提供平面条纹和DMOS技术。该技术可实现最小导通电阻和卓越的开关性能，还能承受雪崩和换向模式下的高能脉冲。普遍应用于高效开关电源。
- 品牌名称
- UTC(友顺)
- 商品型号
- 12N80L-TF3-T
- 商品编号
- C5310386
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.307克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 1Ω@10V | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 61nC@10V | |
| 输入电容(Ciss) | 2.2nF | |
| 反向传输电容(Crss) | 30pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 200pF |
商品概述
12N80是一款N沟道增强型功率MOSFET，采用先进技术，为客户提供平面条形和DMOS技术。该技术专门用于实现最低导通电阻和卓越的开关性能。它还能在雪崩和换向模式下承受高能脉冲。 12N80广泛应用于高效开关模式电源。
商品特性
- 在VGS = 10V、ID = 6.0A条件下，RDS(on) ≤ 1.0Ω
- 高开关速度
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
- 高效开关模式电源
