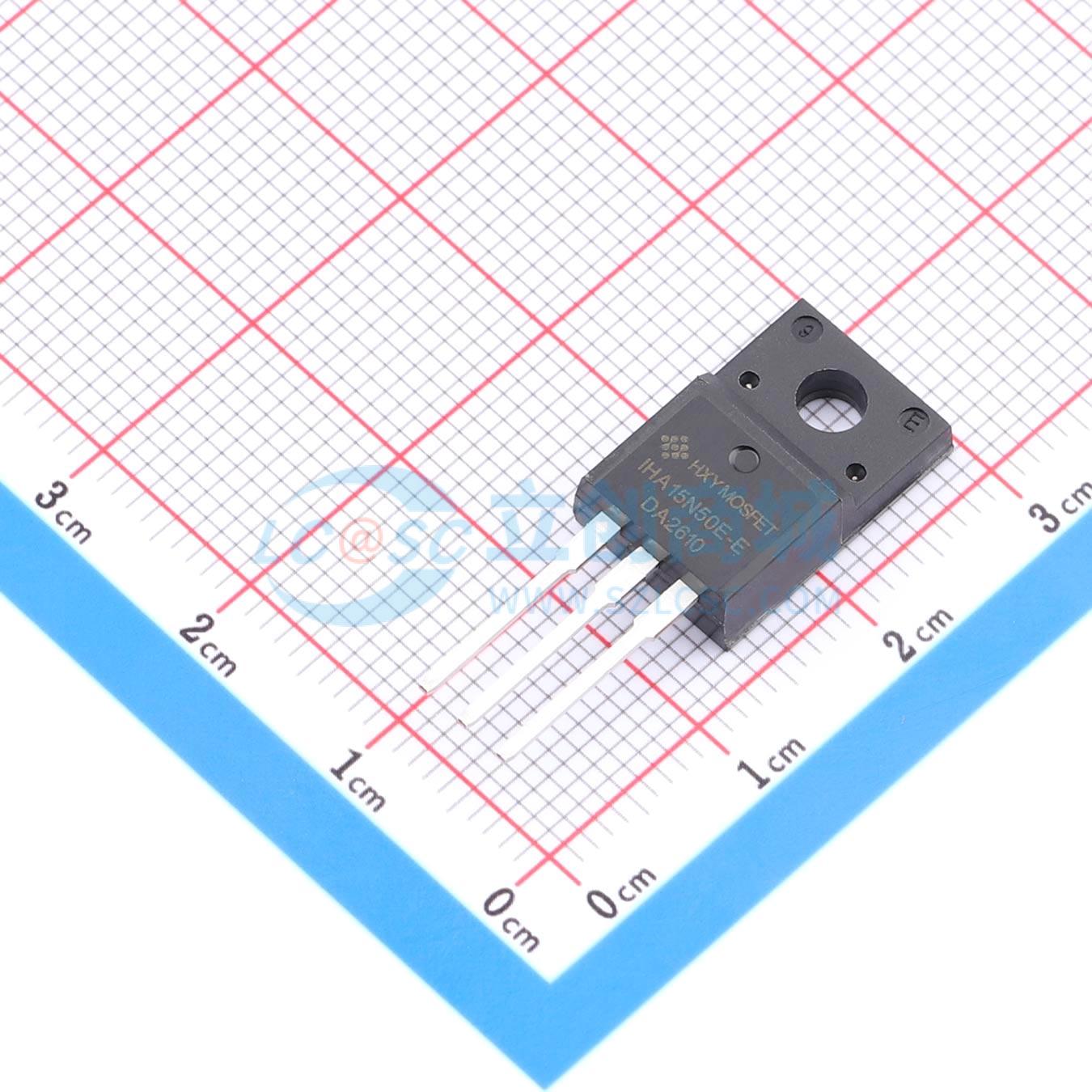

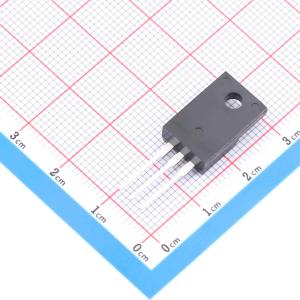

SIHA15N50E-E3-HXY
SIHA15N50E-E3-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具备500V漏源耐压与20A连续电流能力，导通电阻为260mΩ，栅源电压耐受值达30V。其参数组合适用于高功率密度的开关电源、光伏逆变器及电机驱动装置。器件在高压大电流切换过程中表现稳定，能够有效降低导通损耗，为各类电力电子系统提供可靠的功率控制核心，满足复杂电路对能效与热管理的严苛要求。
- 商品型号
- SIHA15N50E-E3-HXY
- 商品编号
- C54582618
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 165W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@10V | |
| 输入电容(Ciss) | 2.864nF | |
| 反向传输电容(Crss) | 286pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
SIHA15N50E - E3可用于各种功率开关电路，以实现系统小型化和更高效率。封装形式为TO - 220F，符合RoHS标准。
商品特性
- 漏源电压VDS = 500V，漏极电流ID = 20A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 0.3Ω
应用领域
适配器和充电器的功率开关电路。
