温馨提醒：图片仅供参考，商品以实物为准

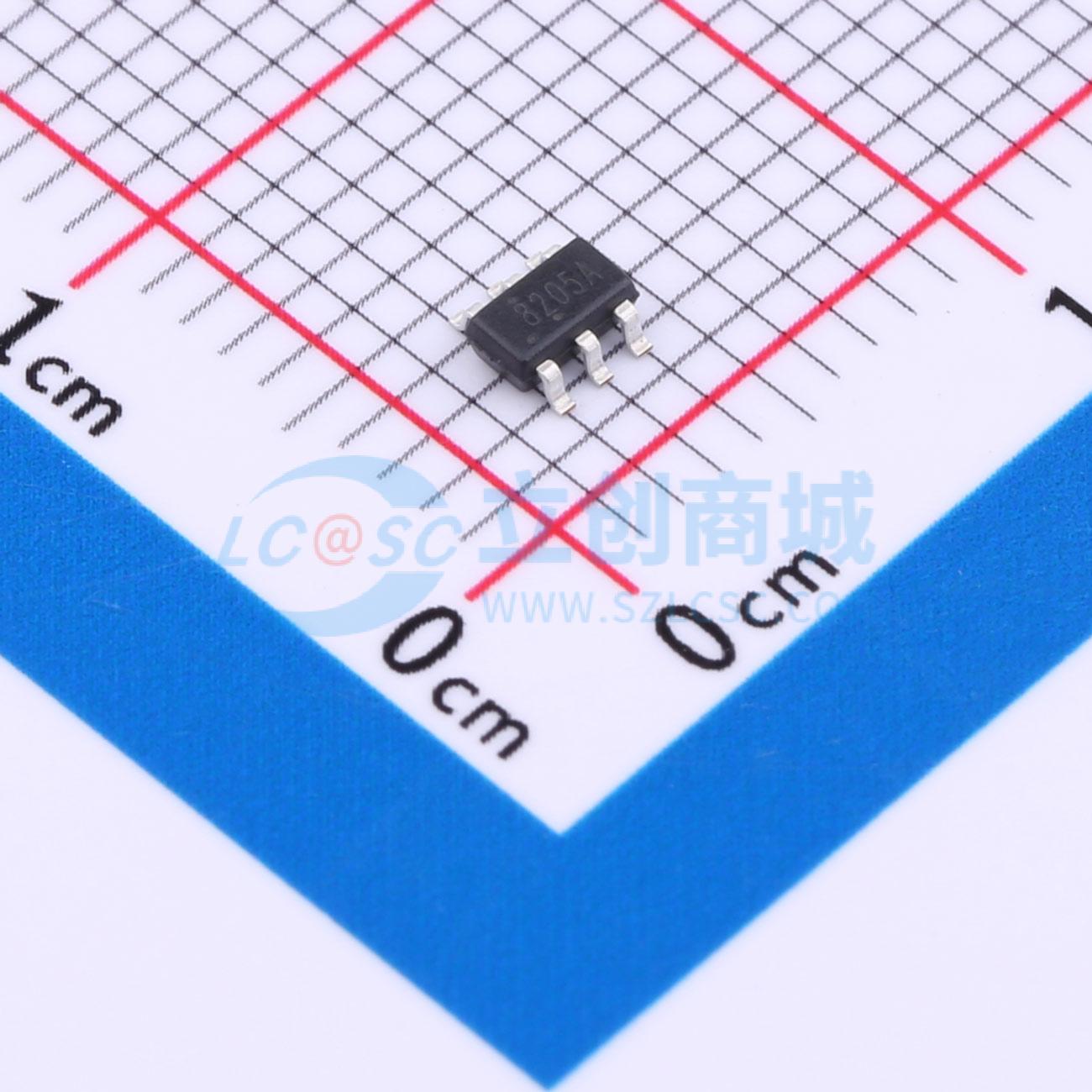

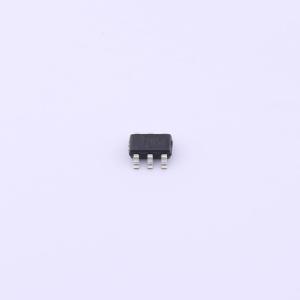

HXY8205LI
2个N沟道 耐压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该消费级MOSFET采用SOT-23-6L封装，集成双N沟道设计，额定电压20V，最大连续电流高达6A，特别适合于高效率电源切换和电子设备管理应用。其紧凑结构与卓越性能相结合，为电路提供双通道、低损耗的功率控制方案。
- 商品型号
- HXY8205LI
- 商品编号
- C5148647
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V,4A | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 600pF@8V | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款MOSFET旨在最小化导通电阻 RDS(on)，同时保持卓越的开关性能，使其非常适合高效电源管理应用。
商品特性
- 低导通电阻
- 低栅极阈值电压
- 低输入电容
- 快速开关速度
- 小型表面贴装封装
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 该器件符合JEDEC标准（参考AEC - Q），具备高可靠性
- 另有符合汽车应用标准的型号（2N7002Q），数据手册单独提供
应用领域
- 电机控制-电源管理功能
