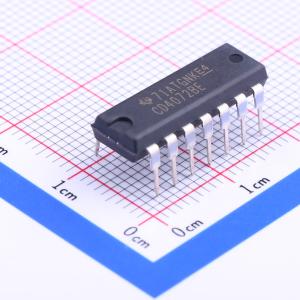

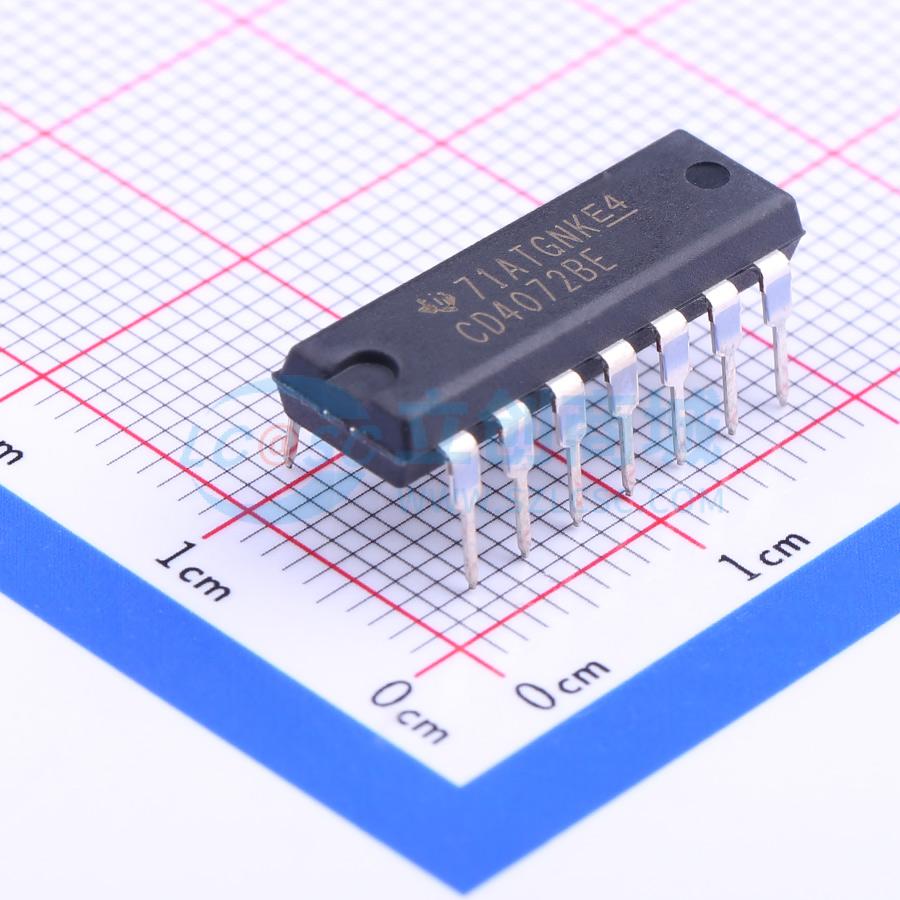

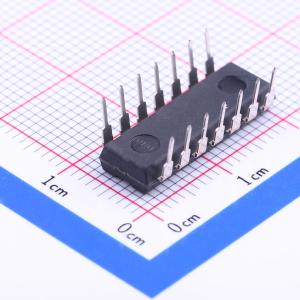

温馨提醒：图片仅供参考，商品以实物为准
CD4072BE
CMOS或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4072B 双通道、4 输入、3V 至 18V 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4072BE
- 商品编号
- C5330
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 4 | |
| 功能特性 | - |
商品概述
这是额定电压20V的高压型CMOS或门产品，包含CD4071B四路2输入或门、CD4072B双路4输入或门、CD4075B三路3输入或门，可直接实现正逻辑或功能，是对现有CMOS门电路系列的补充，产品提供多种封装形式。
商品特性
- 封装类型包括14引脚双列直插陶瓷封装、14引脚双列直插塑料封装、芯片形式
- 属于中速运算器件，VDD=10V时，典型传输延迟tPLH、tPHL为60ns
- 在20V电压下对静态电流进行100%测试
- 全封装温度范围内，18V下最大输入电流为1μA，25℃、18V下最大输入电流为100nA
- 输出特性标准化、对称
- 全封装温度范围内噪声容限：VDD=5V时为1V，VDD=10V时为2V，VDD=15V时为2.5V
- 提供5V、10V、15V参数额定值
- 符合B系列CMOS器件描述标准要求
- DC电源电压范围VDD相对于VSS端为-0.5V~+20V
- 所有输入的输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入的直流输入电流最大为10mA
- 单封装功耗：环境温度TA为-55℃~+100℃时最大为500mW，TA为+100℃~+125℃时，以12mW/℃线性降额至200mW
- 全封装温度范围内，每个输出晶体管的器件功耗最大为100mW
- 工作温度范围TA为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接时引线温度要求：距离壳体1.59±0.79mm处，最长焊接时间10秒，最高温度不超过265℃
- 动态电气特性测试条件：TA=25℃，输入tr、tf=20ns，负载电容CL=50pF，负载电阻RL=200kΩ
应用领域
- 数字逻辑系统中正逻辑或功能的实现
