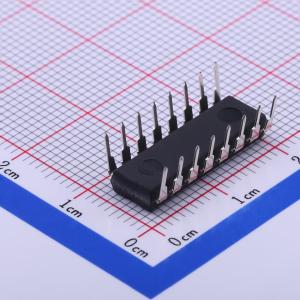

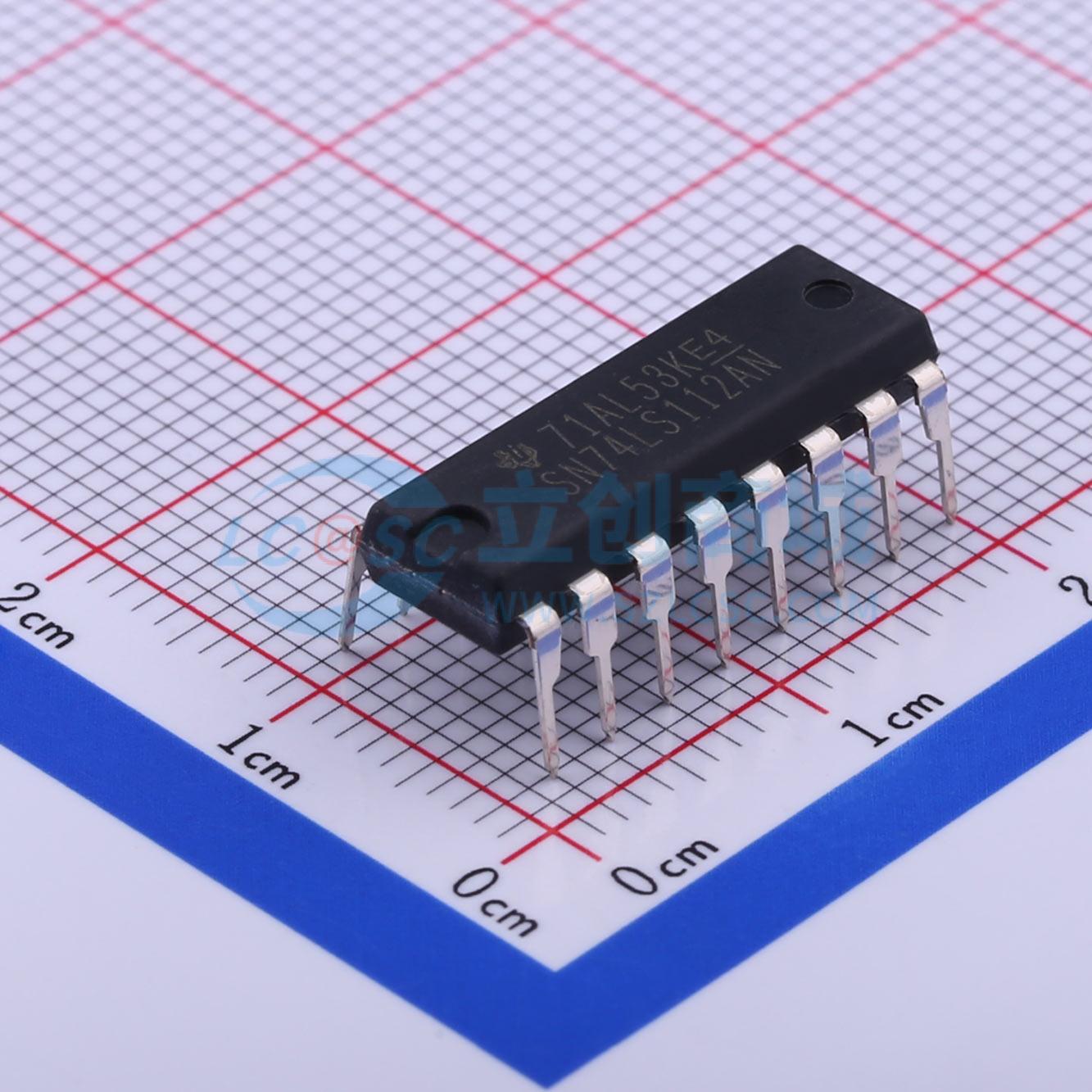

SN74LS112AN实物图
  • SN74LS112AN商品缩略图
  • SN74LS112AN商品缩略图
  • SN74LS112AN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LS112AN

双J-K负边沿触发带预置和清除功能的触发器

描述
SN74LS112A 具有清零和预设功能的双通道 J-K 下降沿触发器
品牌名称
TI(德州仪器)
商品型号
SN74LS112AN
商品编号
C5338
商品封装
DIP-16​
包装方式
管装
商品毛重
1.84克(g)

商品参数

属性参数值
商品目录触发器
类型JK-型
触发沿下降沿
工作电压4.75V~5.25V
时钟频率(fc)45MHz
功能置位和复位
元件数2
每个元件位数1
输出类型互补式
传播延迟(tpd)20ns@5V,15pF
属性参数值
系列74LS系列
灌电流(IOL)8mA
拉电流(IOH)400uA
静态电流(Iq)6mA
输入电容-
工作温度0℃~+70℃
同步/异步异步
建立时间20ns
保持时间0ns

商品概述

该类器件集成两个独立的J-K负边沿触发触发器,当预置和清零输入端为低电平时,无论其他输入处于何种电平,都可以对输出进行置位或复位;当预置和清零处于非活动高电平时,满足建立时间要求的J端和K端数据会在时钟脉冲的负跳变沿传输到输出端;时钟触发发生在特定电压电平,与时钟脉冲的上升时间无直接关联;在保持时间间隔结束后,更改J端和K端的数据不会影响输出电平;可通过将J端和K端接高,作为翻转触发器使用,提供多种封装选择,不同型号对应不同的工作温度范围。

商品特性

  • 全缓冲设计,可最大程度隔离外部干扰
  • 集成两个独立的J-K负边沿触发触发器
  • 支持预置、清零独立操作,置位复位输出不受其他输入电平影响
  • 时钟触发在特定电压电平完成,与时钟脉冲上升时间无直接关联
  • 保持时间结束后,更改J、K输入数据不会影响输出电平
  • 可配置为翻转触发器使用
  • 提供多种封装类型可选,包含小型塑料贴片封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
  • SN54LS112A、SN54S112可采用J封装、W封装或FK封装
  • SN74LS112A、SN74S112A可采用D封装或N封装
  • SN54LS112A、SN54S112工作温度范围为-55℃~125℃
  • SN74LS112A、SN74S112A工作温度范围为0℃~70℃
  • 存储温度范围为-65℃~150℃
  • 电源电压VCC最大值为7V
  • 'LS112A输入电压最大值为7V,SN54LS112、SN74LS112A输入电压最大值为5.5V
